| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | iso9001 |

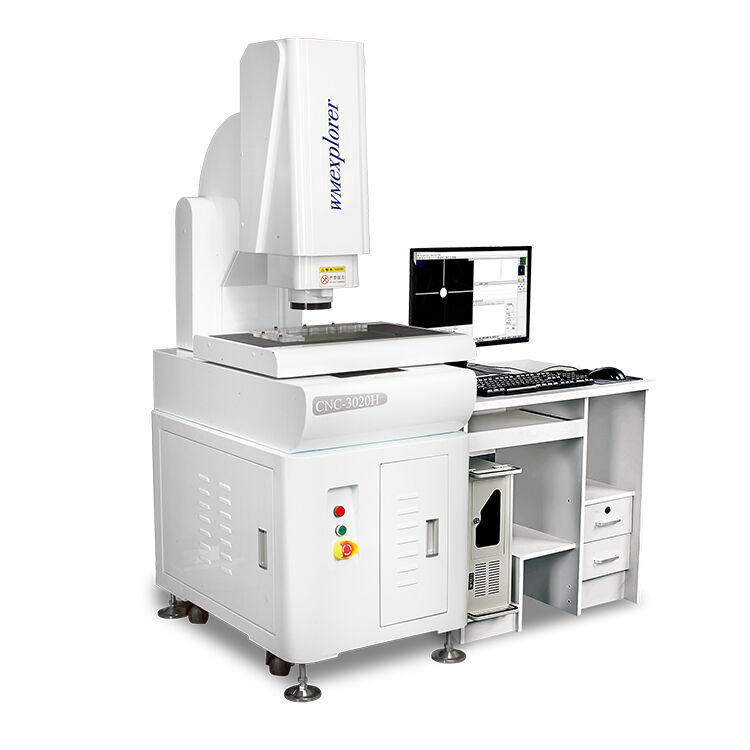

| Numer modelu: | CNC-3020H |
|
Model |
CNC-3020H |
||||
|
|
Wielkość stołu ze szkła |
330*230 |
|||
|
|
Metalowy stolik Rozmiar |
350*250 |
|||
|
|
Podróże służbowe X.Y. |
300*200 |
|||
|
|
Podnoszenie przemieszczania się osi Z ((mm) |
200 koncentracja |
|||
|
|
Rozdzielczość cyfrowego wyświetlacza osi X.Y.Z. |
00,5 mm |
|||
|
|
Błąd wartości osi X.Y |
≤ ((3+L/200) L to zmierzona długość, jednostka mm) |
|||
|
|
Waga ((kg) |
300 |
|||
|
|
Wymiary |
750*850*1650 |
|||
|
Silnik |
Prędkość trzech osi |
300 mm/s |
|||
|
|
Dokładność pozycjonowania w trzech ośach |
00,001 mm |
|||
|
System obrazu |
Camare |
Sony kolorowa 1/3" kamera CCD |
|||
|
|
Zoom |
o pojemności nieprzekraczającej 10 W, |
|||
|
|
Zwiększenie zoom |
0.7-4.5X |
|||
|
|
Ogólne powiększenie wideo |
30-230X |
|||
|
|
Pole obiektu |
110,1-1,7 mm |
|||
|
|
Władza |
AC220V/AC110V |
|||
|
|
Zużycie energii |
100 W |
|||
|
Akcesoria do urządzeń |
1Xtube (opcja) |
0.5Xtube (opcja) |
Odległość robocza |
||
|
Obiektyw zoomowy |
0.7-4.5X |
0.7-4.5X |
|
||
|
Dodaj obiektyw |
Powiększenie wideo |
Pole boczne materiału ((mm)
|
Powiększenie wideo |
Pole boczne materiału ((mm)
|
|
|
0Opcja.5X |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
|
Standardowy |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
|
2Opcja |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
Główna funkcja
1.Wyborna oś wyprostowana, układ współrzędnych zresetowany.
2.graphic do powiększania, zmniejszania grafiki, tłumaczenia grafiki, drukowania grafiki grafika jest wybrana, odznaczana, grafika usunięta.
3Ustawić zoom, wąskie grafiki, graficzne drukowanie radio jest wybrane, wyłączyć, grafika usunięta.
4.Ustawić obraz w skali szarości, nasycenie, kontrast, obraz zapisany w formacie BMP.
5. Różnorodny tryb wykrywania krawędzi, komputer automatycznie
6.Predstawione elementy: punkt, linia, okrąg, łuk.
1Wysokiej precyzji, całkowicie automatyczne pomiary, sterowanie CNC czteroma osiami.
2.Wysoka precyzja i wysoka wytrzymałość maszyny: klasa 00 marmurowa podstawa / kolumna / biurka z wysoką precyzją i dobrą stabilnością.
3.XYZtrójosiowy importowany precyzyjny przewodnik liniowy / importowany układ napędowy śruby kulkowej klasy szlifowania, długa żywotność i dobra stabilność.
4Wysokiej precyzji metalowa linijka 0, 2 mm.
5.Optyczna soczewka automatycznego zoomu Wm0750 umożliwia pełne automatyczne pomiary bez konieczności korekty zoomu.
6.HD SONY kamera ccD z wysokiej jakości ekranem pomiarowym.
7.Pomiar autofokusu, płaskość wysokości optycznej, sonda kontaktowa RENISHAW UK.
8.Poprogramowane pięciorękowe ośmiorzędowe źródło światła powierzchniowego źródło światła LED, źródło światła koaksjalnego. Różne kolory są dodawane do różnych produktów.
9Nawigacyjna kamera cCD wskazuje pozycję pomiaru, która jest łatwa do zlokalizowania i wygodna do pomiaru.
10.Połączenie oprogramowania pomiarowego 3D opracowanego przez importowaną funkcję oprogramowania w celu poprawy rozdzielczości granicy.
11Jest wyposażony w joystick, który umożliwia łatwą obsługę w każdej pozycji.
1Może mierzyć punkt, linię, koło, łuk i owal, prostokąt i poprawić dokładność z funkcją pozycjonowania wielopunktowego.
2Posiada wiele cech, takich jak połączenie pomiarów, struktura środkowa i skrzyżowanie struktury, środkowy punkt konstrukcji, struktura linii,okrągła struktura i punkt widzenia strukturalnego.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4Przetłumaczenie współrzędnych i wyprostowanie współrzędnych jest dla zwiększenia wygodności i wydajności pomiaru oraz poprawy wydajności pomiaru.
5Makro mogą mierzyć te same części szybciej i wygodniej i zwiększyć wydajność pomiarów.
12 miesięcy gwarancji.
1W terminie 12 miesięcy od daty montażu i przyjęcia ale nie dłużej niż 15 miesięcy od daty wysyłki.
2W tym okresie będziemy uczyć użytkowników przez telefon i internet, oferując połączoną usługę doradczą po sprzedaży.
3Zapewniamy usługi gwarancji na całe życie dla użytkowników z kosztami.
01Jeśli awaria maszyny jest spowodowana naszą stroną, możesz odesłać nam części zamienne i koszty po naszej stronie.
02Ale jeśli potrzeba, nasz technik przyjdzie do klienta na szkolenie, usługa techniczna jest bezpłatna, z wyjątkiem biletu i zakwaterowania.
4Dodatkowy okres gwarancji: długość życia po sprzedaży usługi doradcze.
