| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001, CE |
| Numer modelu: | WM-NC654 |

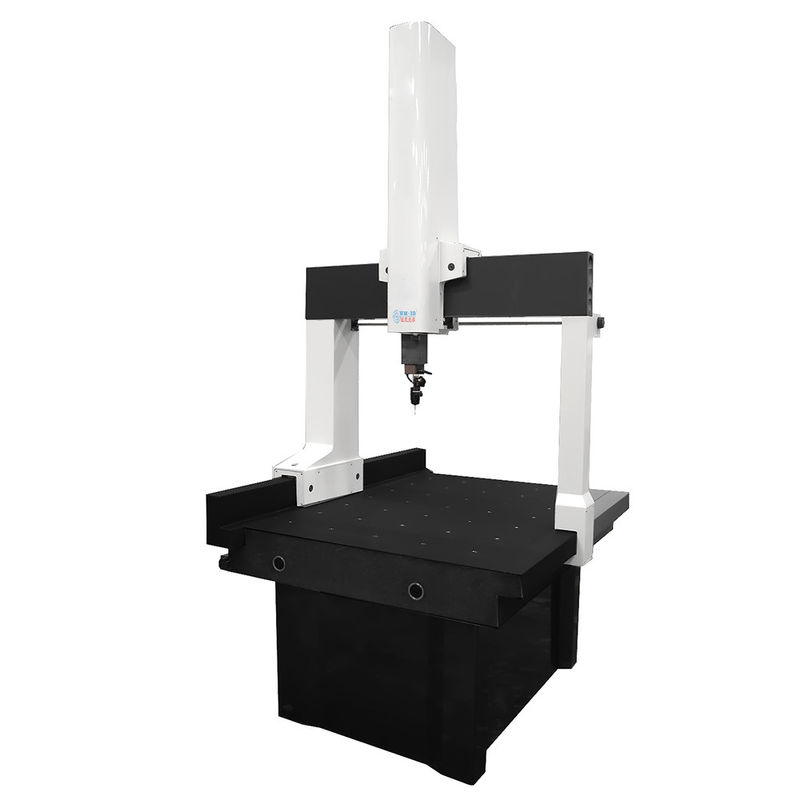

1. Dołącz główną maszynę CMM, wsparcie maszyny, importowany precyzyjny filtr powietrza, importowany system pomiarowy.
2. Granitowy stół bez kawałków sprawia, że maszyna ma dobrą ładowność, przestronne miejsce na mierzone przedmioty, łatwy załadunek i rozładunek.
3. Ścieżka ślizgowa dla trzech osi wykorzystuje wysokiej jakości granit, dzięki czemu mają taką samą charakterystykę temperaturową.Dlatego można osiągnąć następujące korzyści: dobrą stabilność temperaturową, odporność na odkształcenia w czasie, dobrą sztywność, minimalne odkształcenia geometryczne.
4. Zastosowanie nieliniowej sprężyny zmniejsza niewielki błąd toru ślizgowego w kierunku dokładności pomiaru;tymczasem gwarantuje to również większą zdolność adaptacji maszyny do temperatury otoczenia.
5. Dźwigar przyjmuje trójkątną strukturę prowadnicy (trójkąt ma najdłuższy obwód w tym samym przekroju), co może zagwarantować maksymalną rozpiętość łożyska powietrznego w warunkach najmniejszej bezwładności i znacznie zwiększyć precyzję przeciwskrętną prowadnicy.
6. Skręcenie osi Z odgrywa kluczową rolę w precyzji maszyny współrzędnościowej.Jego niezawodna konstrukcja zapobiegająca skręcaniu może również osiągnąć wysoką precyzję w przypadku użycia przedłużacza sondy.
7. Konstrukcja układu napędowego z separacją drgań nadal może zminimalizować wpływ na precyzję pomiaru z powodu wibracji maszyny, mimo że maszyna porusza się z dużą prędkością.
8. Oś 3 przyjmuje zakres trzymania o wysokiej wydajności, który nie tylko może przyjąć dużą prędkość w celu zwiększenia wydajności pomiaru, ale także zmniejszyć bezwładność jazdy w celu zwiększenia przyspieszenia.
9. Oś Z przyjmuje regulowane pneumatycznie uruchamiane urządzenie równoważące, które może regulować przeciwwagę z łatwością, chociaż jest wyposażone w różne systemy sond, dzięki czemu może osiągnąć najwyższy punkt.
10. System pomiaru długości przyjmuje importowaną metalową skalę strefową i głowicę odczytu, które zapewniają wysoką precyzję, dokładność i stabilność.
11. Zaimportowany precyzyjny filtr powietrza w maszynie może zapewnić wysoką czystość sprężonego powietrza, dzięki czemu można chronić łożysko powietrzne i suwak.W międzyczasie automatyczne urządzenie odwadniające sprawia, że operatorzy oszczędzają czas i wysiłek, unikając możliwych uszkodzeń maszyny spowodowanych zaniedbaniami spowodowanymi przez człowieka.
12. Projekt ochrony bezpieczeństwa, działa skutecznie podczas awarii maszyny.
13.Ergonomiczna konstrukcja mechaniczna, łatwa obsługa i konserwacja.
|
Numer modelu |
WM-NC654 |
||
|
Zakres pomiarowy (mm)(X×Y×Z) |
600*500*400 |
||
|
wymiar całkowity (mm)(LX+LY+LZ) |
1350*1550*2300 |
||
|
Dopuszczalny rozmiar pracy(mm)(WX+WY+WZ) |
600*500*400 |
||
|
Masa netto systemu(kg) |
1400 |
||
|
Ważenie maszyny(kg) |
500 |
||
|
Norma dokładności(S) |
błąd graniczny(μM)2,1 + 3,3 l/1000 |
MPEP(μM)2.2 |
|
|
Norma dokładności(H) |
MPEE(μM)1,3+3L/1000 |
MPEP(μM)1.3 |
|
Stały stół granitowy, trzyosiowa szyna prowadząca wykorzystują wysokiej jakości granit „Taishan blue”, dzięki czemu trzy osie mają tę samą charakterystykę temperaturową i są odporne na praktyczne odkształcenia.
Oś z przyjmuje równowagę pneumatyczną i ma urządzenie zabezpieczające, które poprawia charakterystykę ruchu Zdirection.
Zaawansowany, elastyczny, synchroniczny napęd z paskiem zębatym bez luzów i o wysokiej sztywności.
Samoczyszczące łożysko pływające z napięciem wstępnym o wysokiej precyzji i wysokiej sztywności warstwy gazowej.
Trzy wały wykorzystują sterownik o dużej mocy, silnik i nowy dwustopniowy reduktor pasowy, aby zapewnić dokładną i szybką transmisję.
Układ rozruchowy, przekładnia, układ napędowy i układ sterowania wykorzystują znaną na całym świecie markę Renishaw Mh20i
Renishaw MH20i ręczny system podwójnej obrotowej głowicy podziałowej, w miejscu użytkownika przez 5 dni roboczych szkolenia z obsługi przyrządu pomiarowego, stałe bezpłatne szkolenie.
Głównie do pomiarów i analiz metalograficznych! Te „uniwersalne” modele łączą statyw pomiarowy z najlepszymi komponentami mikroskopu metalurgicznego do obrazowania w wysokiej rozdzielczości i krytycznych pomiarów.Wyposażony w pełen zakres zaawansowanych obiektywów do nieskończoności i technik mikroskopii, w tym: jasnego pola, ciemnego pola, kontrastu DIC, polaryzacji i epifluorescencji. Na nosku można zamontować do pięciu obiektywów. Więcej zastosowań po ulepszeniu.
12 miesięcy gwarancji.Kupuj z zaufaniem!
1. W ciągu 12 miesięcy od daty montażu i odbioru, ale nie dłużej niż 15 miesięcy od daty wysyłki.
2. W tym okresie przeprowadzimy szkolenia telefoniczne i internetowe dla użytkowników z łączną usługą doradczą po sprzedaży.
3. Świadczymy dożywotnią gwarancję na maszynę dla użytkowników z kosztami.
01.Jeśli awaria maszyny spowodowana przez naszą stronę, możesz odesłać nam części zamienne i koszty po naszej stronie.
02.Ale jeśli zajdzie taka potrzeba, nasz technik przyjdzie na szkolenie po stronie klienta, obsługa techniczna jest bezpłatna, z wyjątkiem biletów i zakwaterowania.
4. Dodatkowy okres gwarancji: zapewnimy użytkownikowi długa żywotność po sprzedaży usługi doradcze.
