| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | CNC-4030AH |
|
Model |
CNC-4030 |
||||||
|
|
Szklany stół Rozmiar ((mm) |
|
|||||
|
|
|
430*330 |
|||||
|
|
Stolik metalowy Rozmiar ((mm) |
550*450 |
|||||
|
|
Podróże służbowe X.Y. |
400*300 |
|||||
|
|
Podnoszenie przemieszczania się osi Z ((mm) |
200 koncentracja |
|||||
|
|
Rozdzielczość cyfrowego wyświetlacza osi X.Y.Z. |
00,5 mm |
|||||
|
|
Błąd wartości osi X.Y |
≤ ((3+L/200) L to zmierzona długość, jednostka mm) |
|||||
|
|
Waga ((Kg) |
500 |
|||||
|
|
Wymiary ((mm) |
800*900*1650 |
|||||
|
Silnik |
Prędkość trzech osi |
100 mm/s |
|||||
|
|
Dokładność pozycjonowania w trzech ośach |
00,001 mm |
|||||
|
System obrazu |
Camare |
Sony kolorowa 1/3" kamera CCD |
|||||
|
|
Zoom |
o pojemności nieprzekraczającej 10 W, |
|||||
|
|
Zwiększenie zoom |
0.7-4.5X |
|||||
|
|
Ogólne powiększenie wideo |
30-230X |
|||||
|
|
Pole obiektu |
110,1-1,7 mm |
|||||
|
|
Władza |
AC220V/AC110V |
|||||
|
|
Zużycie energii |
100 W |
|||||
|
Akcesoria do urządzeń |
1Xtube (opcja) |
0.5Xtube (opcja) |
Odległość robocza |
||||
|
Obiektyw zoomowy |
0.7-4.5X |
0.7-4.5X |
|
||||
|
Dodaj obiektyw |
Powiększenie wideo |
Pole boczne materiału ((mm) |
Powiększenie wideo |
Pole boczne materiału ((mm) |
|
||
|
|
|
|
|
|
|
||
|
0Opcja.5X |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
||
|
Standardowy |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
||
|
2Opcja |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
||

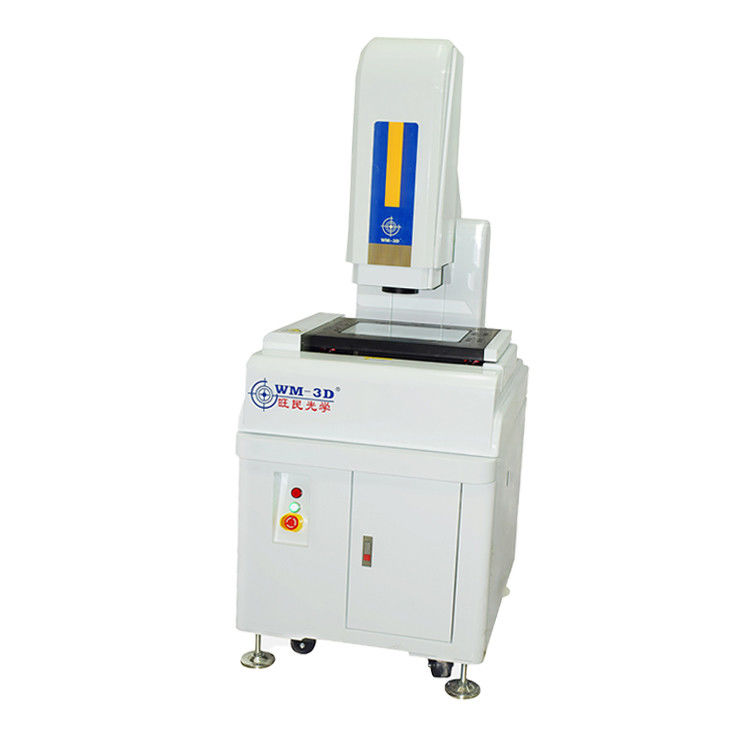

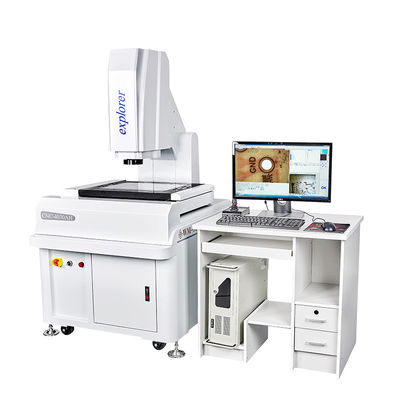

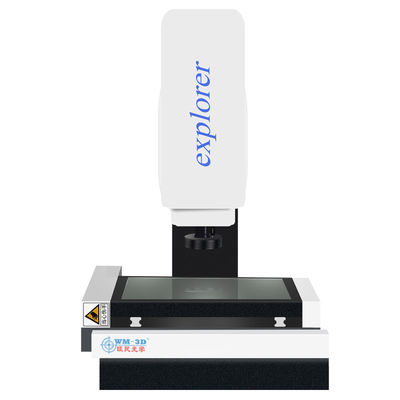

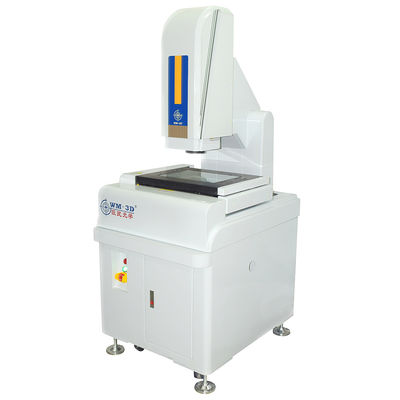

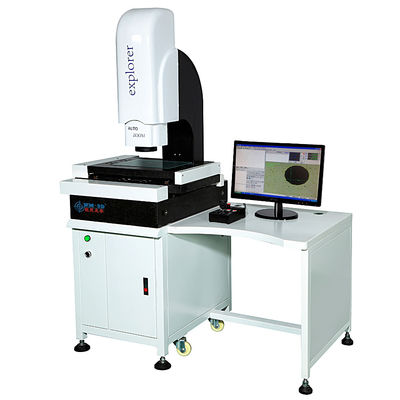

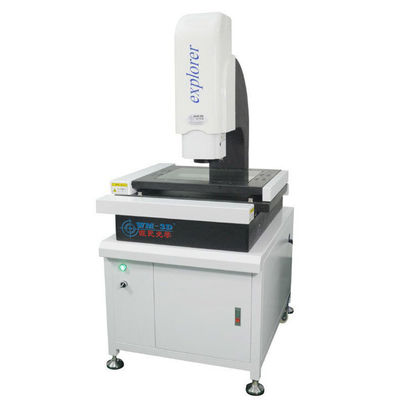

Automatyczny przyrząd pomiarowy obrazu jest wysokowydajnym urządzeniem pomiarowym opracowanym przez naszą firmę, które może osiągnąć wysoką wydajność i dokładny pomiar dużych ilości części roboczych.Jest odpowiedni do kontroli i kontroli jakości precyzyjnych częściW maszynach, elektronikach, sprzęcie, tworzywach sztucznych i innych gałęziach przemysłu są one szeroko stosowane.
1Wysokiej precyzji, całkowicie automatyczne pomiary, sterowanie CNC czteroma osiami.
2.Wysoka precyzja i wysoka wytrzymałość maszyny: klasa 00 marmurowa podstawa/kolumna/stacja robocza o wysokiej precyzji i dobrej stabilności
3.XYZ trójosiowy, importowany precyzyjny przewodnik liniowy/importowany układ napędowy wiertniczy z kulą klasy szlifowania, długą żywotność i dobrą stabilność
4.Optyczna soczewka automatycznego zoomu Wm0750 umożliwia pełne automatyczne pomiary bez konieczności korekty zoomu.
5.HD SONY kamera CCD z wysokiej jakości ekranem pomiarowym.
6.Pomiar autofokusu, płaskość wysokości optycznej, sonda kontaktowa RENISHAW UK.
7Programem sterowane pięciorękowe ośmiorzędowe źródło światła powierzchniowego, źródło światła LED, źródło światła koaksjalnego.
8Jest wyposażony w joystick, który umożliwia łatwą obsługę w każdej pozycji.
9.Kamera CCD nawigacyjna wskazuje położenie pomiaru, które jest łatwe do zlokalizowania i wygodne do pomiaru
10.Połączenie oprogramowania pomiarowego 3D opracowanego przez importowaną funkcję oprogramowania w celu poprawy rozdzielczości granicy.
11. Dostępne w różnych specyfikacjach: np. CNC-3020AH, CNC-4030AH, CNC-5040AH.
1Podwójne sterowanie ruchem w pętli zamkniętej, silnik w szybkim ruchu z precyzyjną pozycjonowaniem.
2Wykorzystując wbudowane moduły opracowane do sterowania silnikiem, odpowiednio zwiększając prędkość silnika, ale także uproszczając przyrząd i interfejs PC,Maszyny i przyrządy do komputerów osobistych za pomocą przewodu USB i kabla S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4Źródło światła powierzchniowego tworzone przez niezależną grupę 24, każda grupa jest stałym silnikiem prądu źródłowego i 200-stopniową ciągłą zmienną.
5Z marmurową platformą, wysoka stabilność.
specyfikacja:
1. Może mierzyć punkt, linię, koło, łuk i owal, prostokąt i poprawić dokładność z funkcją pozycjonowania wielopunktowego.
2Posiada wiele cech, takich jak połączenie pomiarów, struktura środkowa i skrzyżowanie struktury, środkowy punkt konstrukcji, struktura linii,okrągła struktura i punkt widzenia strukturalnego.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4Przetłumaczenie współrzędnych i wyprostowanie współrzędnych jest dla zwiększenia wygodności i wydajności pomiaru oraz poprawy wydajności pomiaru.
5Makro mogą mierzyć te same części szybciej i wygodniej i zwiększyć wydajność pomiarów.
6Dane pomiarowe są bezpośrednio wprowadzane do AutoCAD i stają się pełnym kręgiem roboczym; dane mogą być również wprowadzane do programu Excel i Word w celu przeprowadzenia analizy statystycznej.
7Nagrywać program użytkownika, edytować i wykonywać polecenia.
12 miesięcy gwarancji.
1W terminie 12 miesięcy od daty montażu i przyjęcia, ale nie dłużej niż 15 miesięcy od daty wysyłki.
2W tym okresie będziemy uczyć użytkowników przez telefon i internet, oferując połączoną usługę doradczą po sprzedaży.
3Zapewniamy usługi gwarancji na całe życie dla użytkowników z kosztami.
01Jeśli awaria maszyny jest spowodowana naszą stroną, możesz odesłać nam części zamienne i koszty po naszej stronie.
02Ale jeśli potrzebuje nasz technik przyjść do strony klienta na szkolenie, usługa techniczna jest bezpłatna,
z wyjątkiem biletu i zakwaterowania.
4. Dodatkowy okres gwarancji: Zapewnimy użytkownikowi usługi doradztwa w zakresie długotrwałego użytkowania po sprzedaży.
5Nasza firma posiada części zamienne, które mogą być dostarczane użytkownikom przy kosztach.
6Zapewniliśmy użytkownikom usługę techniczną po sprzedaży o wartości dodanej w codziennej cenie preferencyjnej.
