| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | CNC-3020 |
Charakterystyka:
1.Klucz funkcji wykresu, klucz funkcji wykresu konstruktywnego i klucz funkcji narzędzia wizualnego są oddzielone według koloru i grupowane taktycznie,umożliwia komunikację między operatorem a instrumentem szybko i przyjaznieTo oczywiście zwiększa szybkość pomiarów.
2.Klucz funkcji wykresu jest czarny.
3- Graf konstruktywny jest czerwony.
4.Zaczynnik funkcji narzędzia wizualnego jest czarny i zielony.
|
Pozycje |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
|||
|
Wymiar ((mm) ((L×W×H) |
700*850*1650 |
800*900*1650 |
900*1050*1650 |
|||
|
Zakres pomiaru ((mm) ((X)×Y×Z) |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
Dokładność pomiaruμm |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
Powtarzalność (μm) |
3 |
3 |
3 |
|||
|
Waga ((kg) |
300 |
380 |
450 |
|||
|
Obraz i pomiar |
CCD |
Japoński SONYCcD |
||||
|
|
Len. |
H- Nie. definicja zoomlens/kontynuacyjne powiększanie 0,7-5,0x |
||||
|
|
Zwiększenie |
40-230X(Tylko w celu odniesienia, przy różnych aparatach fotograficznych i obiektywach powiększenie będzie inne.) |
||||
|
|
rozdzielczość w skali optycznej |
osi x/y/z o.0002mm (0,2um) |
||||
|
|
Odległość robocza |
108 mm |
||||
|
Oprogramowanie pomiarowe |
Połączenie oprogramowania pomiarowego 3D opracowanego przez funkcję importowanego oprogramowania w celu poprawy rozdzielczości granicy. |
|||||
|
System napędowy |
X/Y/Z trójosiowy silnik serwo tajwański o wysokiej wydajności, podwójny układ sterowania pętlą zamkniętą |
|||||
|
Oświetlenie |
Programem sterowane pięciorakowe ośmioponowe źródło światła powierzchniowego, źródło światła LED, źródło światła koaksjalnego. Różne kolory są dodawane do różnych produktów. |
|||||

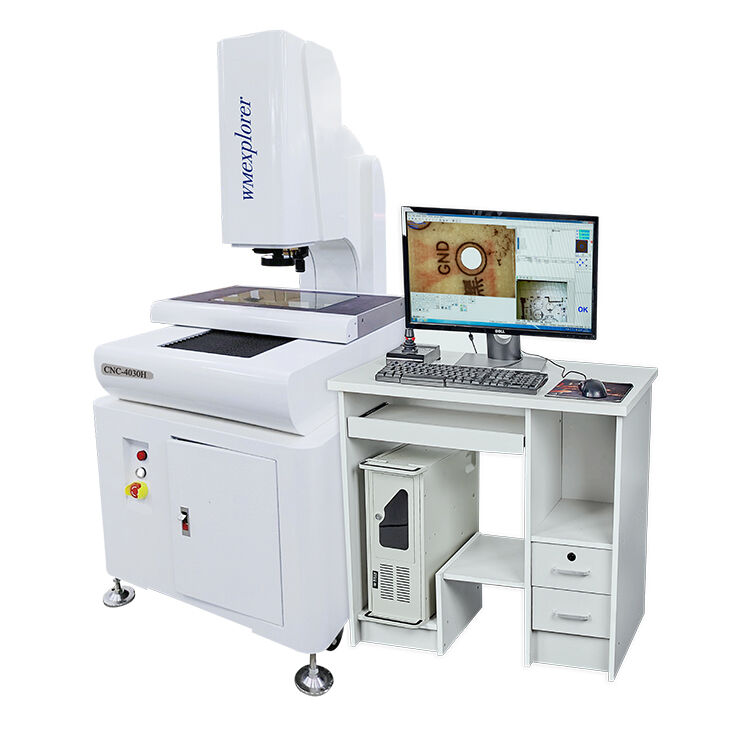

Wysoce precyzyjne, w pełni automatyczne pomiary, sterowanie CNC czteroma osiami.
Maszyna o wysokiej precyzji i wytrzymałości: podstawa / kolumna / stanowisko marmurowe klasy 00 o wysokiej precyzji i dobrej stabilności
XYZ trójosiowy importowany precyzyjny przewodnik liniowy / importowany układ napędowy śruby kulkowej klasy szlifowania, długa żywotność i dobra stabilność.0.2um. Wysokiej precyzji metalowa linijka o 2um.
Optyczne soczewki automatycznego powiększania Wm0750 umożliwiają pełne automatyczne pomiary bez konieczności korekty powiększania.
Kamera HD SONY CcD z wysokiej jakości ekranem pomiarowym
Automatyczne pomiar ostrości, płaskość wysokości optycznej, sonda kontaktowa RENISHAW UK,
Programem sterowane pięciorękowe ośmiorzędowe światło ośrodkowe źródło świetlne, źródło światła koaksjalnego. Różne kolory są dodawane do różnych produktów.
Jest on wyposażony w joystick umożliwiający łatwą obsługę w dowolnej pozycji.
Nawigacyjna kamera CCD wskazuje pozycję pomiaru, która jest łatwa do zlokalizowania i wygodna do pomiaru.
Połączenie oprogramowania pomiarowego 3D opracowanego przez funkcję importowanego oprogramowania w celu poprawy rozdzielczości granicy.
2.W tym okresie,Zapewnimy użytkownikom telefoniczne i internetowe nauczanie poprzez połączoną usługę doradczą po sprzedaży.
3.Zapewniamy usługi gwarancji na całe życie maszyny dla użytkowników z kosztem.
01.Jeśli awaria maszyny jest spowodowana przez nas, możesz nam odesłać części zamienne i koszty po naszej stronie.
02.Ale jeśli potrzebuje nasz technik przyjść do strony klienta na szkolenie,obsługa techniczna jest bezpłatna,
z wyjątkiem biletu i zakwaterowania.
4.Dodatkowy okres gwarancji: Zapewnimydo użytkownika Po sprzedaży długowiecznośćusługi doradcze.
5.Nasza firma posiada części zamienne, które mogą być dostarczane użytkownikom za koszt.
6.Zapewniliśmy użytkownikówz usługą techniczną o wartości dodanej po sprzedaży w codziennej cenie preferencyjnej,
