| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 |

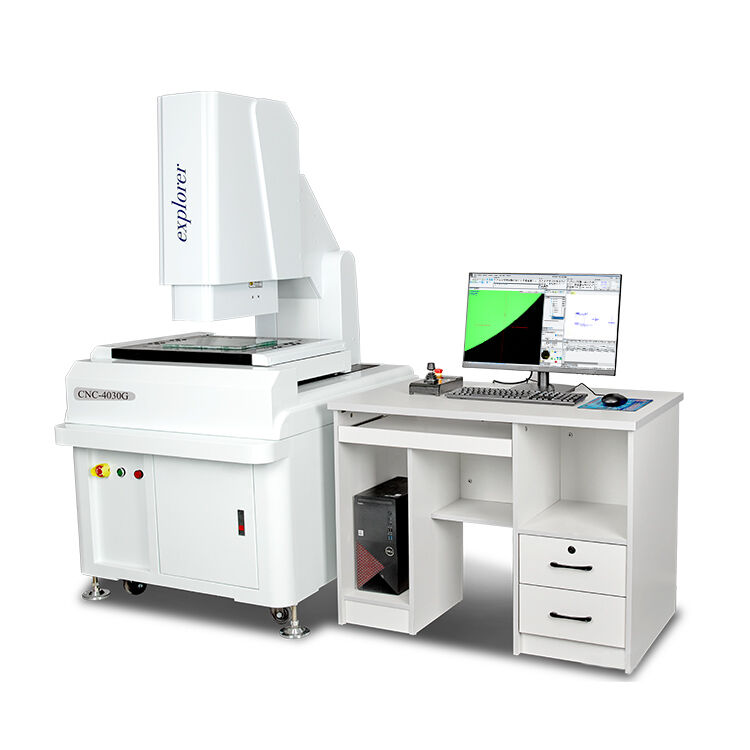

| Numer modelu: | CNC-3020 |
|
Pozycje |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
|||
|
Wymiar (mm) (D×S×W) |
700*850*1650 |
800*900*1650 |
900*1050*1650 |
|||
|
Zakres pomiaru (mm) (X×Y×Z) |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
Dokładność pomiaru (μm |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
Powtarzalność (μm) |
3 |
3 |
3 |
|||
|
Waga (kg) |
300 |
380 |
450 |
|||
|
Obraz i pomiar |
CCD |
Japoński SOnYCcD |
||||
|
|
Obiektyw |
Wysoka rozdzielczość obiektywu zmiennoogniskowego/Ciągłe powiększenie 0,7-5,0x |
||||
|
|
Powiększenie |
40-230X( Tylko w celach informacyjnych. Z różnymi kamerami i obiektywami powiększenie będzie inne. ) |
||||
|
|
Rozdzielczość skali optycznej |
oś x/Y/z 0,0002 mm (0,2 um) |
||||
|
|
Odległość robocza |
108mm |
||||
|
Oprogramowanie pomiarowe |
Połącz oprogramowanie do pomiarów 3D opracowane przez funkcję importowanego oprogramowania, aby poprawić rozdzielczość graniczną. |
|||||
|
System napędowy |
Trzyosiowy serwomotor Tajwanu o wysokiej wydajności X/Y/Z, podwójny system kontroli w pętli zamkniętej |
|||||
|
Oświetlenie |
Programowalny pięciopierścieniowy ośmiostrefowy powierzchniowy źródło światła, źródło światła konturowego LED, źródło światła współosiowego. Różne kolory są dodawane do różnych produktów. |
|||||
Opis funkcji:
Pomiar elementów: pomiar punktów, linii, okręgów, łuków, kątów, owali, prostokątów mierzących a
z góry określoną liczbę punktów, automatyczna identyfikacja punktów, linii, okręgów, łuków.
Struktura elementów: konstrukcja środkowa, przecięcie konstrukcji, konstrukcja środkowa, konstrukcja liniowa,
konstrukcja okrągła, konfiguracja kąta.
Elementy predefiniowane: punkty, linie, okręgi, łuki. Przesunięcie współrzędnych, wyprostowanie przedmiotu obrabianego. Wyprostuj dowolny
reset układu współrzędnych osi.
Grafika: powiększanie grafiki, pomniejszanie grafiki, przesuwanie grafiki, wybieranie grafiki, wybieranie okręgu, usuwanie
grafiki, wydruk grafiki. Ustawienia zoomu, ustawienie szarości obrazu, nasycenia, kontrastu, zapisywanie, obrazy w formacie BMP.
Różne tryby wyszukiwania krawędzi, komputer automatycznie pobiera punkty, automatyczna identyfikacja okrągła, łuk znacznie
poprawiają prędkość wydobywania punktów.
Wysokiej precyzji w pełni automatyczny pomiar, sterowanie CNC czterema osiami.
Wysoka precyzja i wysoka wytrzymałość maszyny: podstawa/kolumna/stół roboczy z marmuru klasy 00 o wysokiej precyzji i dobrej stabilności
Precyzyjna prowadnica liniowa XYZ z trzema osiami / importowany system napędu śruby kulowej klasy szlifowania, długa żywotność i dobra stabilność. 0,2um. Wysokiej precyzji metalowa miarka o.2um.
Automatyczny obiektyw zmiennoogniskowy Wm0750 umożliwia w pełni automatyczny pomiar bez konieczności korekcji zoomu.
Kamera HD SONY CcD z wysokiej jakości ekranem pomiarowym
Pomiar autofokusa, optyczna płaskość altymetrii, sonda kontaktowa UK RENISHAW,
Programowalne pięciopierścieniowe ośmiostrefowe źródło światła powierzchniowego, źródło światła konturowego LED, źródło światła współosiowego. Różne kolory są dodawane do różnych produktów.
Jest wyposażony w joystick ułatwiający obsługę w dowolnej pozycji.
Kamera nawigacyjna CCD wskazuje pozycję pomiaru, co jest szybkie w lokalizacji i wygodne w pomiarze.
Połącz oprogramowanie do pomiarów 3D opracowane przez funkcję importowanego oprogramowania, aby poprawić rozdzielczość graniczną.
2. W tym okresie będziemy prowadzić nauczanie telefoniczne i internetowe dla użytkowników z połączoną usługą doradczą po sprzedaży.
3. Zapewniamy dożywotnią gwarancję na maszynę dla użytkowników za koszt.
01. Jeśli awaria maszyny spowodowana jest z naszej strony, możesz odesłać do nas części zamienne, a koszt pokryjemy my.
02. Ale jeśli potrzebujemy, aby nasz technik przyjechał do klienta w celu szkolenia, serwis techniczny jest bezpłatny,
z wyjątkiem biletu i zakwaterowania.
4. Dodatkowy okres gwarancji: Zapewnimy użytkownikowi posprzedażną dożywotnią usługę doradczą.
5. Nasza firma posiada części zamienne, które mogą być dostarczone użytkownikom za koszt.
6. Zapewniamy użytkownikom wartościową usługę techniczną po sprzedaży w preferencyjnej cenie na całe życie,
