Bramowa współrzędnościowa maszyna pomiarowa
>
Optyczna duża maszyna CMM, elektroniczny sprzęt kontrolny CMM

Optyczna duża maszyna CMM, elektroniczny sprzęt kontrolny CMM

Szczegóły produktu:
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: WM-3D
Orzecznictwo: ISO9001
Numer modelu: CNC-1016D
Szczegółowe informacje
Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
WM-3D
Orzecznictwo:
ISO9001
Numer modelu:
CNC-1016D
Gwarancja:
1 rok
Dostosowane wsparcie:
OEM, ODM
Moc:
Elektroniczny
Kolor:
biały
Materiał:
granit
Waga:
3600 kg
Typ:
Odblaskowa siatka dyfrakcyjna
Model:
CNC-1016D
Nazwa produktu:
3D w pełni automatyczna optyczna maszyna pomiarowa cnc 10-letni producent
Port:
ShenZhen
Podkreślić:

High Light

Podkreślić:

Optyczna duża maszyna CMM

,

kontrolna duża maszyna CMM

,

elektroniczny sprzęt kontrolny CMM

Trading Information
Cena:
$10,000.00 - $45,000.00/sets
Szczegóły pakowania:
Dalong large optical equipment optical instrument Vision Inspection Contour Measuring Machine For
Opis produktu

Dalong duży sprzęt optyczny przyrząd optyczny Kontrola wizyjna Maszyna do pomiaru konturu dla części precyzyjnych

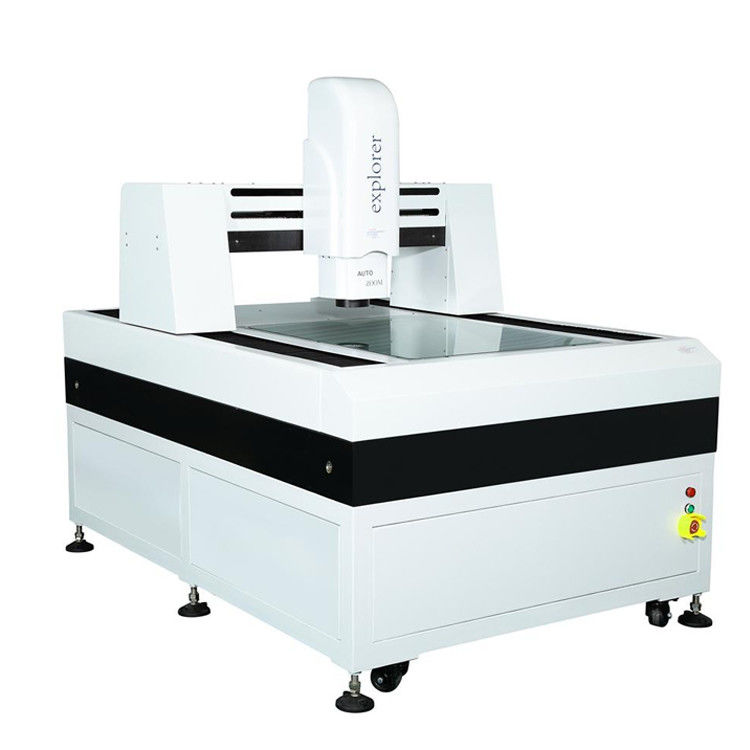

Optyczna duża maszyna CMM, elektroniczny sprzęt kontrolny CMM 0

Model

CNC-1016D



Rozmiar szklanego stołu



1200*1800



Rozmiar stołu metalowego

1100*1700



Podróż służbowa XY

1000*1600



Podnośnik w osi Z (mm)

200 ostrości



Rozdzielczość wyświetlacza cyfrowego w osi XYZ

0,5um



Błąd wartości osi XY

≤(3+L/200)L to zmierzona długość, jednostka mm)



Waga

2800



Wymiar

1750*2650*1650

Silnik

Prędkość w trzech osiach

100 mm/s



Dokładność pozycjonowania w trzech osiach

0,001 mm

System obrazu

Camare

Kolorowa kamera CCD 1/3″ firmy Sony



Powiększenie

współosiowy obiektyw zmiennoogniskowy z obiektywem zmiennoogniskowym (2 do wyboru jeden)



Powiększenie

0,7-4,5X



Całkowite powiększenie wideo

30-230X



Pole sprzeciwu

11,1-1,7 mm



Moc

AC220V/AC110V



Pobór energii

100 W

Akcesoria Insreument

1 Xtube (opcja)

0.5 Xtube (opcja)

Odległość robocza

Szkła powiększające

0,7-4,5X

0,7-4,5X



Dodaj obiektyw

Powiększenie wideo

Pole boczne materiału (mm)



Powiększenie wideo

Pole boczne materiału (mm)





Opcja 0,5X

11,8X-74X

22-3,4

5,9X-37X

44-6,8

175

Standard

23,5X-148X

11,1-1,7X

11,8X-74X

22-3,4

92

2Xopcja

47X-296X

5,5-0,9

23,5X-148X

11,1-1,7

36

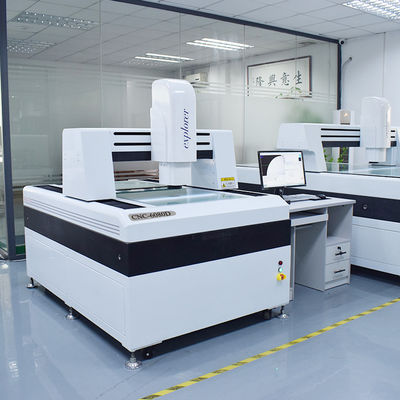

Optyczna duża maszyna CMM, elektroniczny sprzęt kontrolny CMM 1

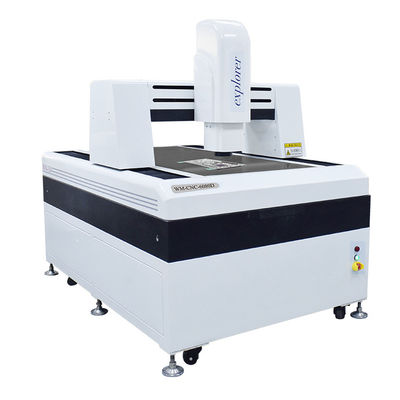

Optyczna duża maszyna CMM, elektroniczny sprzęt kontrolny CMM 2

funkcja

1. Sterowanie ruchem w podwójnej pętli zamkniętej, silnik w szybkim ruchu z precyzyjnym pozycjonowaniem.

2. Używając wbudowanych modułów opracowanych do sterowania silnikiem, odpowiednio zwiększając prędkość silnika, ale także upraszczając instrument i interfejs PC, maszyny PC i instrumenty za pośrednictwem linii USB i kabla S-Video.

3. Jest połączony z opracowanym przez firmę oprogramowaniem pomiarowym CNC, aby osiągnąć szybkie wykrywanie dużych ilości przedmiotów obrabianych w tym samym czasie z możliwościami analizy danych SPC w celu uzyskania jednorazowego zakończenia całego pomiaru.

4. Źródło światła powierzchniowego utworzone przez niezależną grupę 24, każda grupa to sterownik źródła prądu stałego i 200-stopniowa zmienna ciągła.

5. Z marmurową platformą, wysoka stabilność.

Funkcje

Funkcjonować:

1. Może mierzyć punkt, linię, okrąg, łuk i owal, prostokąt i poprawiać dokładność dzięki funkcji pozycjonowania wielopunktowego.

2. Ma wiele cech, takich jak połączenie pomiarów, struktura środkowa i przecięcie struktury, punkt środkowy konstrukcji, struktura liniowa, struktura okrągła i strukturalny punkt widzenia.

3. Jest połączony z opracowanym przez firmę oprogramowaniem pomiarowym CNC, aby osiągnąć szybkie wykrywanie dużych ilości przedmiotów obrabianych w tym samym czasie z możliwościami analizy danych SPC w celu uzyskania jednorazowego zakończenia całego pomiaru.

4. Translacja współrzędnych i wyprostowanie współrzędnych ma na celu uczynienie pomiaru wygodniejszym i wydajniejszym oraz poprawę wydajności pomiaru.

5. Makra mogą mierzyć te same części szybciej i wygodniej oraz poprawiać wydajność pomiaru.

6. Dane pomiarowe bezpośrednio wprowadzane do programu AutoCAD i stają się pełnym kręgiem roboczym;dane można również wprowadzać do Excela i Worda w celu przeprowadzenia analizy statystycznej.

7. Nagraj program użytkownika, edytuj i wykonaj polecenie.

Nasze Usługi

12 miesięcy gwarancji.Kupuj z zaufaniem!



1. W ciągu 12 miesięcy od daty montażu i odbioru, nie dłużej jednak niż 15 miesięcy od daty wysyłki.



2. W tym okresie przeprowadzimy szkolenia telefoniczne i internetowe dla użytkowników z łączną usługą doradczą po sprzedaży.



3. Świadczymy dożywotnią gwarancję na maszynę dla użytkowników z kosztami.

01. Jeśli awaria maszyny spowodowana przez naszą stronę, możesz odesłać nam części zamienne i koszty po naszej stronie.

02. Ale w razie potrzeby nasz technik przychodzi na szkolenie po stronie klienta, obsługa techniczna jest bezpłatna,

z wyjątkiem biletów i zakwaterowania.



4. Dodatkowy okres gwarancji: Dostarczymy użytkownikowi posprzedażowa usługa doradcza o długiej żywotności.



5. Nasza firma posiada części zamienne, które mogą być dostarczane użytkownikom za opłatą.

6. Zapewniliśmy użytkownikom usługi techniczne o wartości dodanej po sprzedaży po preferencyjnej cenie na całe życie,

informacje o firmie

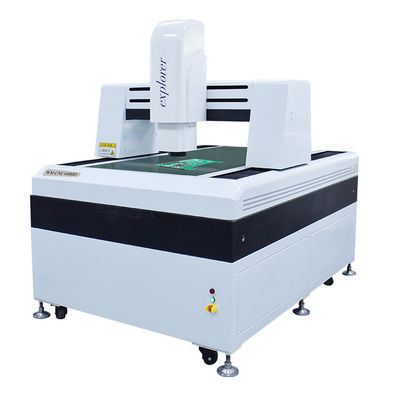

Optyczna duża maszyna CMM, elektroniczny sprzęt kontrolny CMM 3

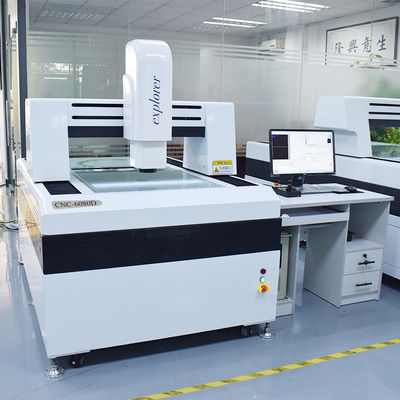

Optyczna duża maszyna CMM, elektroniczny sprzęt kontrolny CMM 4

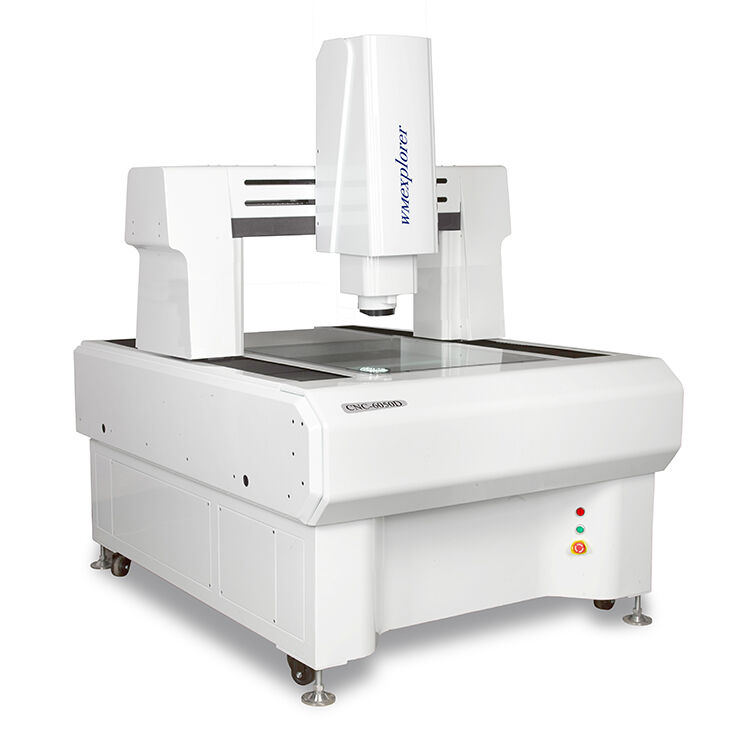

Optyczna duża maszyna CMM, elektroniczny sprzęt kontrolny CMM 5
