| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | CPJ-4025W |

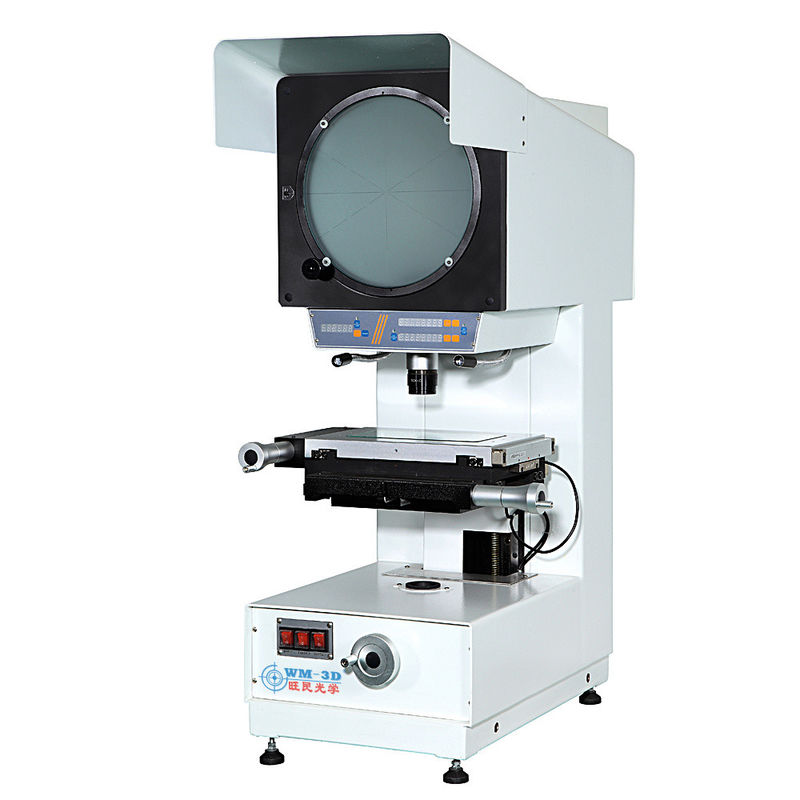

Obrót 360 Pomiar optyczny Projektor profilu pionowego:
1. Pionowy projektor profilowy służy głównie do pomiaru części mechanicznych długości, kąta, konturu i kształtu powierzchni.
2. Obrót optyczny o 360 stopni z pomiarem optycznym Projektor profilu pionowego może sprawdzać wszystkie rodzaje powierzchni i kontury skomplikowanych elementów obrabianych, krzywki, gwintu śruby, koła zębatego, wykonywać frez i tak dalej.
3. optyczny projektor pomiarowy profili pionowych szeroko stosowany w handlu mechanizmami, licznikami, elektrycznością, przemysłem oświetleniowym, uczelniami, instytutami badawczymi i wydziałami pomiarowo-insekcyjnymi.
4. Dane pomiarowe mogą wyprowadzać i łączyć drukarkę i komputer.
2 obrót 360 stopni optyczny projektor profilu pionowegospecyfikacja
|
Model |
CPJ-4025 |
|
|
|
Rozmiar metalowego stołu |
405x280mm |
|
|
Rozmiar szklanego stołu |
306x196 mm |
|
|
Podróż w osi X |
250 mm |
|
|
Podróż w osi Y |
150 mm |
|
Tabela |
Przejazd w osi Z |
90 (dla ostrości) |
|
|
Dokładność pomiaru |
3+L/200um |
|
|
Rozdzielczość (oś X, oś Y): 0,001 mm |
|
|
Ekran projekcyjny |
Rozmiar ekranu (mm): Ø 312 Używany zakres> Ø 300 (z linią metra) |
|
|
|
Zakres obrotu ekranu: 0°~360° |
|
|
|
Rozdzielczość (oś X, oś Y): 1´ lub 0,01° |
|
|
|
Powiększenie: opcja 10X opcja 20X opcja 50X opcja 100X |
|
|
Obiektyw |
Widok obiektu (mm): Ř30 Ř15 Ř6 Ř3 |
|
|
|
Odległość robocza (mm): 77,7 44,3 38,4 25,3 |
|
|
|
Maksymalna wysokość przedmiotu obrabianego: 80mm 80mm 80mm 80mm |
|
|
System Przetwarzania Danych |
Wielofunkcyjny system przetwarzania danych DP-100, występujący w języku angielskim, może służyć do gromadzenia danych i pomiaru punktu, linii, okręgu, kąta i odległości. |
|
|
Oświetlenie |
Oświetlenie transmisyjne i odbiciowe: 24V/150W-lampa halogenowa. |
|
|
Moc |
110V/220V(AC), 50/60HZ, Całkowita moc=400W |
|
|
Zimno |
Wymuszone chłodzenie powietrzem |
|
|
Wymiary |
800*800*1150mm |
|
|
Waga |
200 kg |
|
12 miesięcy gwarancji.Kupuj z zaufaniem!
1. W ciągu 12 miesięcy od daty montażu i odbioru,ale nie dłużej niż 15 miesięcy od daty wysyłki.
2.Podczas tego okresu,przeprowadzimy nauczanie przez telefon i Internet dla użytkowników z łączną usługą doradczą po sprzedaży.
3.Zapewniamy dożywotnią gwarancję na maszynę dla użytkowników z kosztami.
01.Jeśli awaria maszyny spowodowana przez naszą stronę, możesz odesłać nam części zamienne i koszty po naszej stronie.
02.Ale w razie potrzeby nasz technik przychodzi na szkolenie po stronie klienta,serwis techniczny jest bezpłatny,z wyjątkiem biletów i zakwaterowania.
4.Dodatkowy okres gwarancji: Dostarczymydo użytkownika po sprzedaży długie życieusługi doradcze.
5.Nasza firma posiada części zamienne, które mogą być dostarczone użytkownikom za opłatą.
6.Udostępniliśmy użytkownikomz usługą techniczną o wartości dodanej po sprzedaży po preferencyjnej cenie na całe życie,

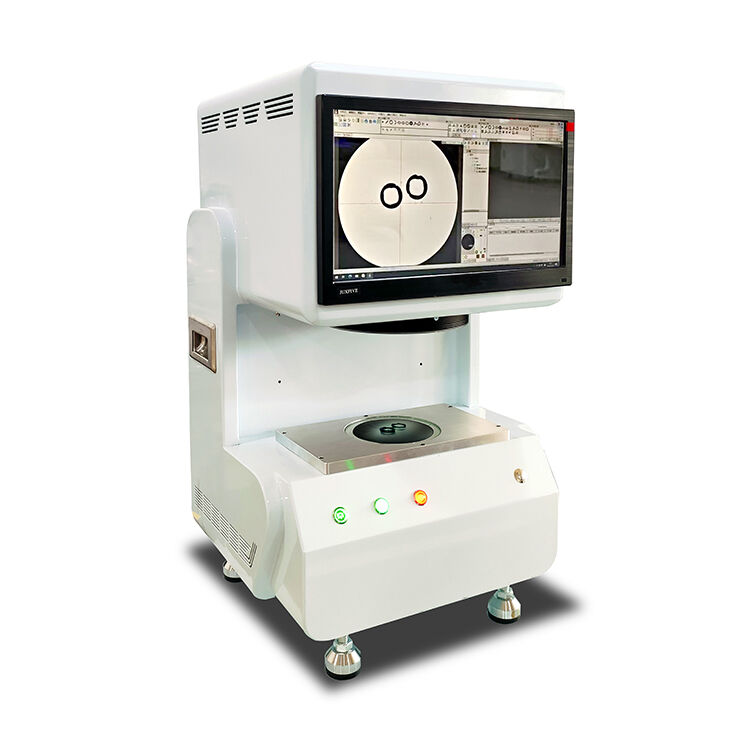

CPJ-3015 optyczny projektor profilowy firmy WangMin
