| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WangMin Optical |
| Orzecznictwo: | iso9001 |
| Numer modelu: | CPJ-3015 |

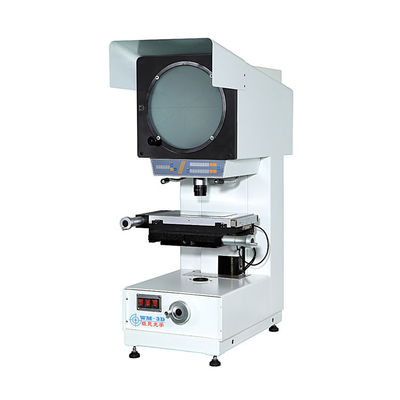

Rotacja 360 Optyczny pomiar pionowy projektor profilu:
1. Pionowy projektor profilu jest używany głównie do pomiaru długości, kąta, konturu i kształtu powierzchni części mechanicznych.
2. Rotacja 360 optyczny pomiar pionowy projektor profilu może kontrolować wszelkiego rodzaju powierzchnie i obrysy skomplikowanych przedmiotów obrabianych, krzywek, gwintów śrubowych, kół zębatych, frezów i tak dalej.
3. Optyczny pomiar pionowy projektor profilu jest szeroko stosowany w przemyśle mechanicznym, metrologicznym, elektrycznym, lekkim, na uczelniach, w instytutach badawczych i w działach kontroli pomiarów.
4. Dane pomiarowe mogą być wyprowadzane i podłączane do drukarki i komputera.
2d rotacja 360 optyczna pionowy projektor profilu specyfikacja:
|
Model |
CPJ-3015 |
|
|
Stół |
Rozmiar metalowego stołu |
340*152mm |
|
|
Rozmiar szklanego stołu |
196*96mm |
|
|
Przesuw w osi X |
150mm |
|
|
Przesuw w osi Y |
50mm |
|
|
Przesuw w osi Z |
90 (dla ostrości) |
|
|
Dokładność pomiaru |
3+L/200 um |
|
|
Rozdzielczość (oś X, oś Y): 0.001 mm |
|
|
Ekran projektora |
Rozmiar ekranu (mm): Ø 312 Zakres użycia>Ø 300 (z linią metryczną) |
|
|
|
Zakres obrotu ekranu: 0°~360° |
|
|
|
Rozdzielczość (oś X, oś Y): 1´ lub 0.01° |
|
|
Obiektyw |
Powiększenie: 10X opcja 20X opcja 50X opcja 100X opcja |
|
|
|
Pole widzenia (mm): Ø30 Ø15 Ø6 Ø3 |
|
|
|
Odległość robocza (mm): 77.7 44.3 38.4 25.3 |
|
|
|
Maks. wysokość przedmiotu obrabianego: 80mm 80mm 80mm 80mm |
|
|
System przetwarzania danych |
System przetwarzania danych DP-100, wielofunkcyjny, wyświetlający się w języku angielskim, może być używany do zbierania danych i pomiaru punktu, linii, okręgu, kąta i odległości. |
|
|
Oświetlenie |
Oświetlenie transmisji i odbicia: 24V/150W-lampa halogenowa. |
|
|
Zasilanie |
110V/220V(AC), 50/60HZ, Moc całkowita=400W |
|
|
Chłodzenie |
Chłodzenie wymuszone powietrzem |
|
|
Wymiary |
800*800*1150mm |
|
|
Waga |
200kg |
|
12 miesięcy gwarancji. Kupuj z pewnością!
1. W ciągu 12 miesięcy od daty montażu i odbioru, ale nie przekraczając 15 miesięcy od daty wysyłki.
2. W tym okresie zapewnimy użytkownikom nauczanie telefoniczne i internetowe z połączonym serwisem doradczym po sprzedaży.
3. Zapewniamy dożywotnie usługi gwarancyjne maszyny dla użytkowników za koszt.
01. Jeśli awaria maszyny spowodowana jest z naszej strony, możesz odesłać do nas części zamienne, a koszt pokryjemy my.
02. Ale jeśli potrzebujemy, aby nasz technik przyjechał do klienta w celu szkolenia, usługa techniczna jest bezpłatna, z wyjątkiem biletu i zakwaterowania.
4. Dodatkowy okres gwarancji: Zapewnimy użytkownikowi dożywotnią obsługę posprzedażną doradczą.
