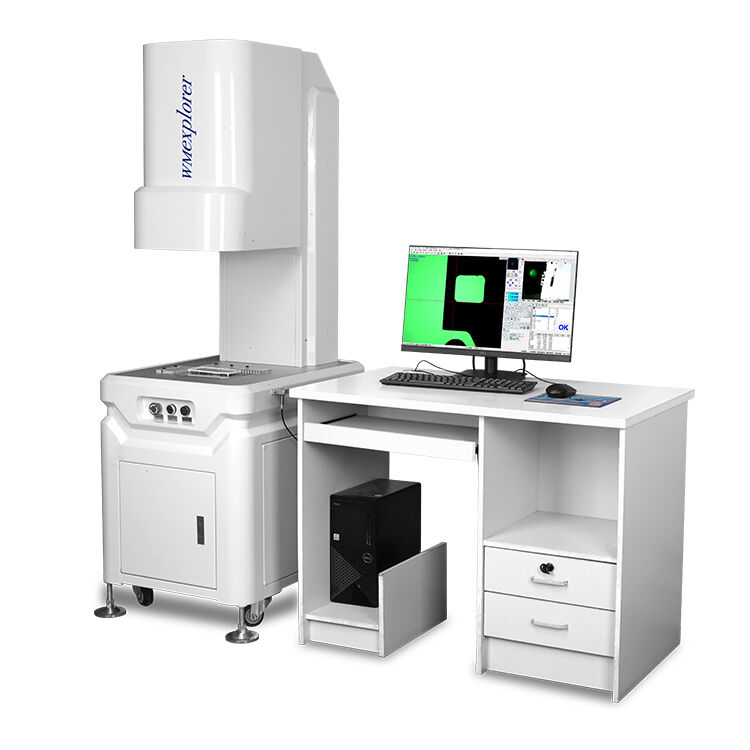

Pionowy, dwuwymiarowy projektor optyczny o wysokiej precyzji

Name: Pionowy, dwuwymiarowy projektor optyczny o wysokiej precyzji
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CPJ-3020
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Guangdong, Chiny
Nazwa handlowa:	WangMin Optical
Orzecznictwo:	ISO9001
Numer modelu:	CPJ-3020

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

WangMin Optical

Orzecznictwo:

ISO9001

Numer modelu:

CPJ-3020

Gwarancja:

1 rok

Indywidualne wsparcie:

OEM, ODM

nazwa:

Precyzyjny projektor profili optycznych

Dokładność:

3um

Funkcjonować:

Dystans

Tworzywo:

stal nierdzewna

Kolor:

biały

Waga:

230 kg

Nazwa produktu:

Precyzyjny projektor profili optycznych

Podkreślić:

High Light

Podkreślić:

Projektor profilu optycznego o wysokiej precyzji

pionowy projektor profilu optycznego

dwuwymiarowy projektor profilu pionowego

Informacje handlowe

Cena:

$5,000.00/sets 1-4 sets

Szczegóły pakowania:

High Precision Two dimensional Optical vertical profile projector Wysoka precyzja Dwuwymia

Opis produktu

Wysokiej precyzji dwuwymiarowy projektor o pionowym profilu optycznym

Opis produktu

Funkcje

360 obrotowy projektor o pionowym profilu pomiarowym:

1. projektor profili pionowych jest używany głównie do pomiaru części mechanicznych długości, kąta, konturów i kształtu powierzchni.

2. obracanie 360 optyczny mierzący profili pionowych projektor może sprawdzić wszelkiego rodzaju powierzchni i konturów skomplikowanych pracy-części, kamy, nitki śruby, biegów, wykonywać fresowanie cięcia i tak dalej.

3. optyczny mierzący projektor profili pionowych, szeroko stosowany w handlu mechanizmami, licznikami, energią elektryczną, przemysłem elektrycznym, uczelniami, instytutami badawczymi i działami pomiarowo-włączającymi.

4Dane pomiarowe mogą być wyprowadzane i łączone z drukarką i komputerem.

Specyfikacje

2rotation 360 optycznyprojektor z profili pionowychspecyfikacja:

Model

CPJ-3020

Tabela

Rozmiar metalowego stołu

450*280 mm

Rozmiar szklanego stołu

306*196 mm

Podróż w osi X

200 mm

Podróż oś Y

100 mm

Podróż w osi Z

90 (dla ostrości)

Dokładność pomiaru

3+L/200 um

Rozstrzygnięcie (osi X, osi Y): 0,001 mm

Ekran projektoru

Rozmiar ekranu (mm): Ø 312 Zakres użytkowany>Ø 300 ((z linią metrów)

Zakres obrotu ekranu: 0°~360°

Rozdzielczość (osi X, osi Y): 1 ́ lub 0,01°

Lensy

Zwiększenie: 10X opcja 20X opcja 50X opcja 100X opcja

Widok obiektu ((mm): Ø30 Ø15 Ø6 Ø3

Odległość robocza ((mm): 77,7 44,3 38,4 25.3

Maksymalna wysokość obróbki: 80 mm 80 mm 80 mm 80 mm

System przetwarzania danych

Wielofunkcyjny system przetwarzania danych DP-100 może być wykorzystany do zbierania danych i pomiaru punktu, linii, koła, kąta i odległości.

Oświetlenie

Oświetlenie przenoszenia i odbicia: lampa halogenowa 24V/150W.

Władza

110V/220V ((AC), 50/60HZ, Całkowita moc=400W

Zimno.

Wymuszone chłodzenie powietrzem

Wymiary

800*800*1150 mm

Waga

230 kg

Nasze usługi

12 miesięcy gwarancji.

1W terminie 12 miesięcy od daty montażu i przyjęcia ale nie dłużej niż 15 miesięcy od daty wysyłki.

2W tym okresie będziemy uczyć użytkowników przez telefon i internet, oferując połączoną usługę doradczą po sprzedaży.

3Zapewniamy usługi gwarancji na całe życie dla użytkowników z kosztami.
01Jeśli awaria maszyny jest spowodowana naszą stroną, możesz odesłać nam części zamienne i koszty po naszej stronie.
02Ale jeśli potrzeba, nasz technik przyjdzie do klienta na szkolenie, usługa techniczna jest bezpłatna, z wyjątkiem biletu i zakwaterowania.
4Dodatkowy okres gwarancji: długość życia po sprzedaży usługi doradcze.

5Nasza firma posiada części zamienne, które mogą być dostarczane użytkownikom przy kosztach.
6Zapewniliśmy użytkownikomPo sprzedażyusługi techniczne o wartości dodanej w formie preferencyjnej ceny na całe życie.

Informacje o spółce

Certyfikaty

1Nasze oprogramowanie przez krajową organizację zawodową certyfikującą standardowe pomiary.

2.nasze maszyny mogą dać HSR agencji certyfikacji pomiarów standardowych.

Opakowanie i wysyłka

Częste pytania

Znaków:
optyczny projektor profilowy Wielofunkcyjny,

dostosowany optyczny projektor porównawczy profilowy,

mechaniczny optyczny porównawczy projektor profilowy
