| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | CNC-3020AH |
|
Przedmioty
|

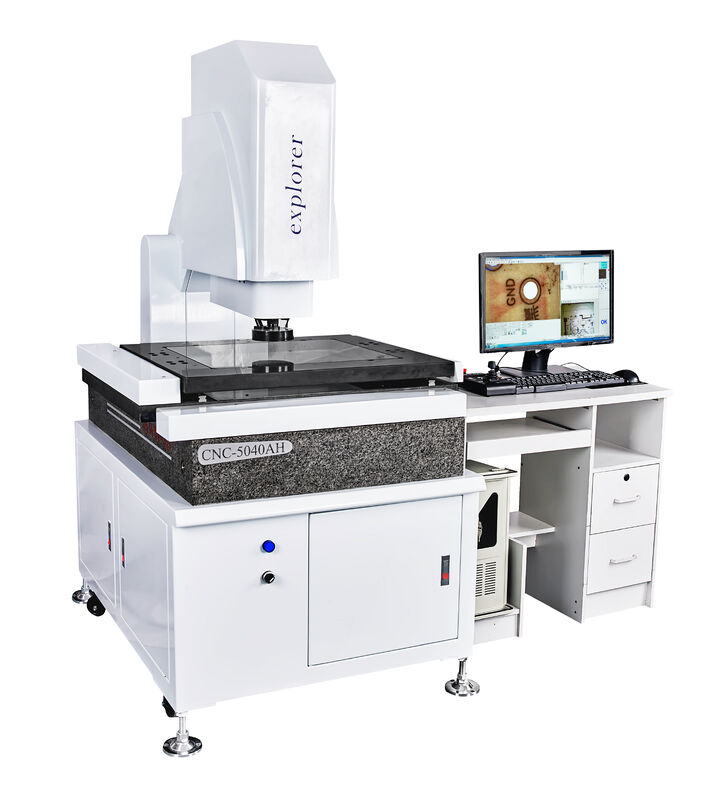

CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Wymiary (mm) (Dł. × Szer. × Wys.)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Zakres pomiaru (mm) (X × Y × Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Dokładność pomiaru (μm)
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Powtarzalność (μm)
|
3
|
3
|
3
|
|
Waga (kg)
|
300
|
380
|
450
|
|
Obrazowanie i pomiar
|
CCD
|
Japoński SOnYCcD
|
|
|
Obiektyw
|
Obiektyw zmiennoogniskowy o wysokiej rozdzielczości/Ciągłe powiększenie 0,7-5,0x
|
|
|
Powiększenie
|
40-230X (Tylko w celach informacyjnych. Z różnymi kamerami i obiektywami powiększenie będzie inne.)
|
|
|
Rozdzielczość skali optycznej
|
oś x/Y/z 0,0002 mm (0,2 um)
|
|
|
Odległość robocza
|
108 mm
|
|
Oprogramowanie pomiarowe
|
Połącz oprogramowanie do pomiarów 3D opracowane przez funkcję importowanego oprogramowania, aby poprawić rozdzielczość graniczną.
|
|
System napędowy
|
Trzyosiowy wysokowydajny serwomotor Tajwanu X/Y/Z, podwójny system kontroli w pętli zamkniętej
|
|
Oświetlenie
|
Programowalne pięciopierścieniowe ośmiostrefowe źródło światła powierzchniowego, źródło światła konturowego LED, źródło światła współosiowego. Różne kolory są
dodawane do różnych produktów. |
