| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | CNC-3020H |
|
Pozycje
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Wymiar ((mm) ((L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Zakres pomiaru ((mm)) ((X×Y×Z))
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Dokładność pomiaru ((μm)
|
¥2+L/200
|
¥2+L/200
|
¥2+L/200
|
|
Powtarzalność (μm)
|
3
|
3
|
3
|
|
Waga ((kg)
|
300
|
380
|
450
|
|
Obraz i pomiar
|
CCD
|
Japoński SONYCcD
|
|
|
Len.
|
Zoomlens o wysokiej rozdzielczości/kontynuacyjne powiększanie 0,7-5,0x
|
|
|
Zwiększenie
|
40-230X ((Tylko do odniesienia. Z różnym aparatem i obiektywem powiększenie będzie inne.)
|
|
|
rozdzielczość w skali optycznej
|
osi x/y/z o.0002mm (0,2um)
|
|
|
Odległość robocza
|
108 mm
|
|
Oprogramowanie pomiarowe
|
Połączenie oprogramowania pomiarowego 3D opracowanego przez funkcję importowanego oprogramowania w celu poprawy rozdzielczości granicy.
|
|
System napędowy
|
X/Y/Z trójosiowy silnik serwo tajwański o wysokiej wydajności, podwójny układ sterowania pętlą zamkniętą
|
|
Oświetlenie
|
Programem sterowane pięciorękowe ośmiorzędowe źródło światła powierzchniowego, źródło światła LED, źródło światła koaksjalnego.Różne kolory są
dodane do różnych produktów. |
Opis produktu
Wprowadzenie produktu:

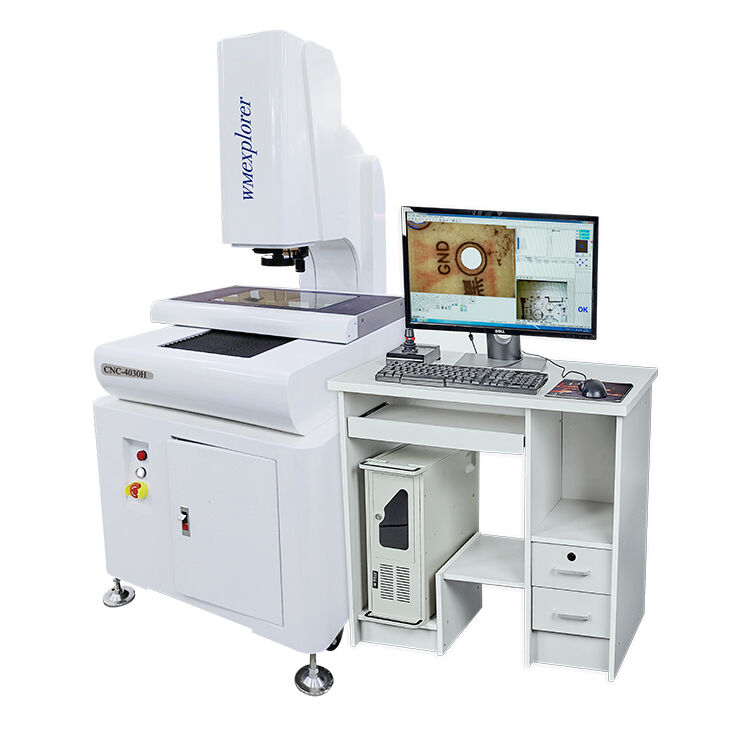

Instrument pomiarowy obrazu może dokładnie mierzyć punkty, linie, kółka i inne elementy i posiada potężną funkcję wyjściową raportu,który jest szczególnie odpowiedni do pomiaru szerokiej gamy produktów w dużych ilościach.
Szeroko stosowane w maszynach, elektronikach, formie, formowaniu wtryskowym, sprzęcie, gumie, urządzeniach elektrycznych niskiego napięcia, materiałach magnetycznych, precyzyjnym sprzęcie, precyzyjnym tłoczeniu, złączach,łączniki, terminale, telefony komórkowe, sprzęt domowy, komputery (komputery), telewizory z ciekłymi kryształami (LCD), drukowanie Płyty obwodne (PCB), samochody, sprzęt medyczny, zegary,instrumenty, i innych gałęzi przemysłu.
Obiekt pomiarowy:
LCD, FPC, PCB, płyty obwodów, śruby, sprężyny, zegarki, zegarki, liczniki, złącza (złącza, końcówki), zęby, obudowy, nitki, szablony promieniowania, szablony nitek, przewody i kable, narzędzia,łożyska, sprzętu, części do pieczętowania, ekranów, ekranów testowych, ekranów cementowych, paneli sieciowych (sieci stalowe, szablony SMT) itp.
Element pomiarowy:
Długość, szerokość, wysokość, odległość do otworu, rozstawienie, rozstawienie pinów, grubość, łuk, średnica, promień, rowka, kąt, kąt R itp.
P: Dlaczego wybrałeś nas?
Odpowiedź: 1.Skoncentrujemy się na pomiarze produktów od ponad 10 lat, z profesjonalnym zespołem badawczo-rozwojowym i zespołem posprzedażnym.
A2.Mieszka w Dongguan City, światowej sławy mieście produkcyjnym.
A3: usługa posprzedażna przez 12 miesięcy, proste problemy w ciągu 48 godzin, aby radzić sobie w odpowiednim czasie.
