| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 |

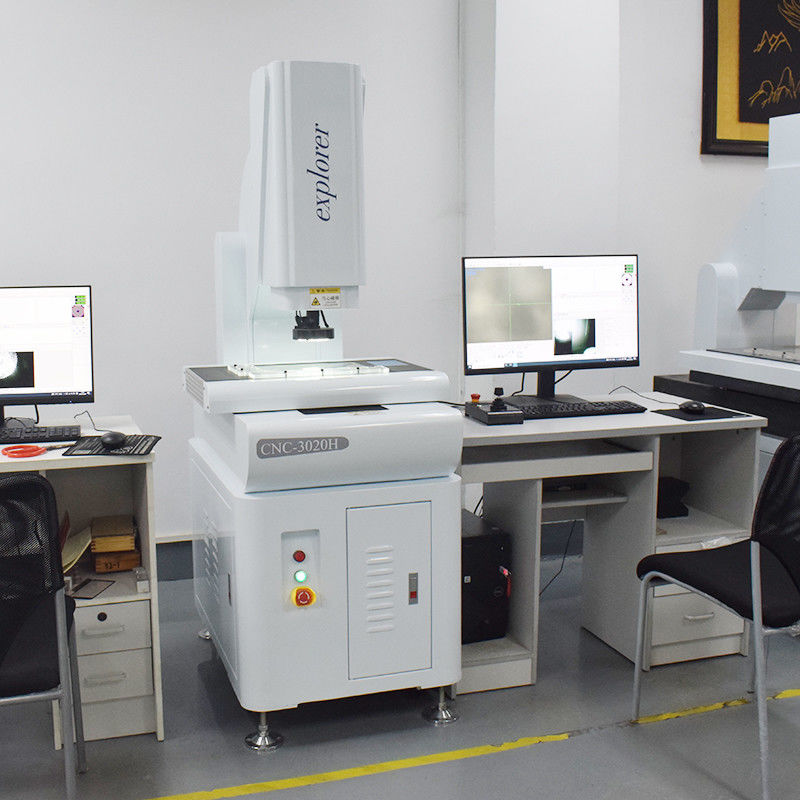

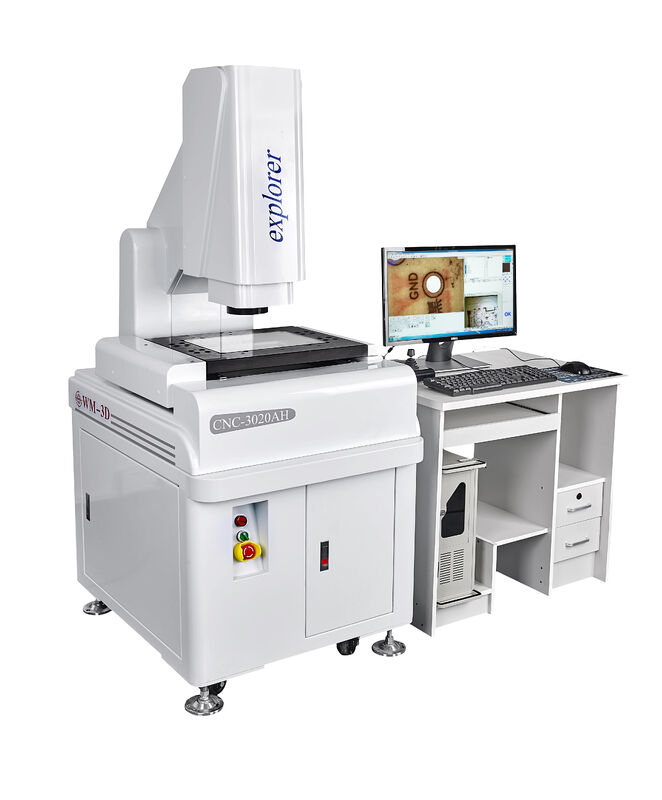

| Numer modelu: | CNC-3020AH |
|
Przedmioty
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Wymiary (mm) (Dł. × Szer. × Wys.)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Zakres pomiarowy (mm) (X × Y × Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Dokładność pomiaru (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Powtarzalność (μm)
|
3
|
3
|
3
|
|
Waga (kg)
|
300
|
380
|
450
|
|
Obraz i pomiar
|
CCD
|
Japoński SOnYCcD
|
|
|
Obiektyw
|
Obiektyw z zoomem o wysokiej rozdzielczości/Płynne powiększenie 0,7-5,0x
|
|
|
Powiększenie
|
40-230X (Tylko w celach informacyjnych. Z różnymi aparatami i obiektywami powiększenie będzie inne.)
|
|
|
Rozdzielczość skali optycznej
|
oś x/Y/z 0,0002 mm (0,2 um)
|
|
|
Odległość robocza
|
108 mm
|
|
Oprogramowanie pomiarowe
|
Połącz oprogramowanie do pomiarów 3D opracowane przez funkcję importowanego oprogramowania, aby poprawić rozdzielczość granic.
|
|
System napędowy
|
Trzyosiowy serwomotor o wysokiej wydajności Taiwan X/Y/Z, podwójny system kontroli w pętli zamkniętej
|
|
Oświetlenie
|
Programowalny pięciopierścieniowy ośmiostrefowy powierzchniowy źródło światła, źródło światła konturowego LED, źródło światła współosiowego. Różne kolory są
dodawane do różnych produktów. |
Opis funkcji:
Pomiar elementów: pomiar punktów, linii, okręgów, łuków, kątów, owali, prostokątów
z góry określona liczba punktów, automatyczna identyfikacja punktów, linii, okręgów, łuków.
Struktura elementów: konstrukcja środkowa, przecięcie konstrukcji, konstrukcja środkowego punktu, konstrukcja linii,
konstrukcja okrągła, konfiguracja kąta.
Ustawione elementy: punkty, linie, okręgi, łuki. Przesunięcie współrzędnych, wyprostowanie przedmiotu obrabianego. Wyprostuj dowolny
zerowanie układu współrzędnych osi.
Grafika: powiększanie grafiki, zmniejszanie grafiki, przesuwanie grafiki, zaznaczanie grafiki, wybieranie okręgu, usuwanie
grafiki, wydruk grafiki. Ustawienia zoomu, ustawienie szarości obrazu, nasycenia, kontrastu, zapisywanie, obrazy w formacie BMP.
Różne tryby wyszukiwania krawędzi, komputer automatycznie pobiera punkty, automatyczna identyfikacja okrągła, łuk znacznie
poprawiają prędkość punktu wydobywczego.
Obraz obsługuje wejście S-Video, terminal AV, terminal USB; rozmiar obrazu 640 * 480 mm. Dane pomiarowe bezpośrednio
do programu AutoCAD do analizy statystycznej, może narysować prosty wykres kontrolny Xbar-s, uzyskać różne parametry Ca.
Przełączanie interfejsu wielojęzycznego.
