Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Dostosowane wsparcie: | OEM, ODM |
|---|---|---|---|

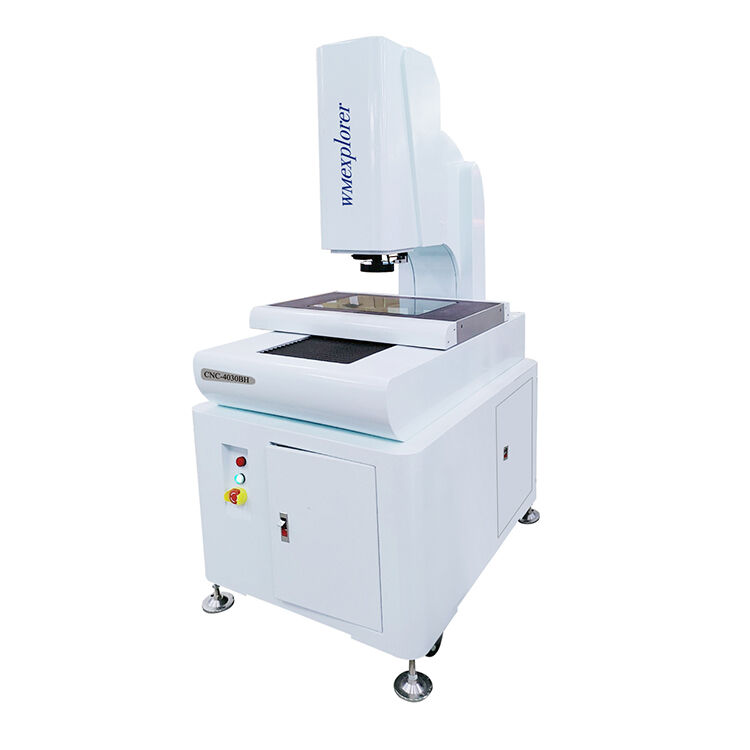

| Nazwa produktu: | Najlepiej sprzedający się sprzęt metrologiczny cnc optyczna maszyna do pomiaru wideo | Model: | CNC-3020AH |
| Kolor: | biały | Ogólnego stosowania: | elektronika, tworzywa sztuczne, formy, maszyny, sprzęt, zegary, urządzenia mobilne |
| Materiał: | granit | Stosowanie: | Zmierzenie |
| Waga: | 300 kg | Zasilacz: | AC 220V/50-60Hz |
| Typ: | całkowicie automatyczny | Stosowanie: | System optyczny |
| High Light: | System pomiaru wymiarów obrazu Metrologia,automatyczny system pomiaru wymiarów obrazu,optyczne instrumenty metrologiczne CNC |
||
|
Rzeczy
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Wymiar (mm) (dł. × szer. × wys.)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Zakres pomiarowy (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Dokładność pomiaru (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Powtarzalność (μm)
|
3
|
3
|
3
|
|
Waga (kg)
|
300
|
380
|
450
|
|
Obraz i pomiar
|
CCD
|
Japoński SOnYCCD
|
|
|
Len
|
Obiektywy zmiennoogniskowe o wysokiej rozdzielczości/ciągłe powiększenie 0,7-5,0x
|
|
|
Powiększenie
|
40-230X (tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne.)
|
|
|
rozdzielczość skali optycznej
|
Oś x/Y/z o.0002mm (0.2um)
|
|
|
Odległość robocza
|
108 mm
|
|
Oprogramowanie pomiarowe
|
Połącz oprogramowanie pomiarowe 3D opracowane przez importowaną funkcję oprogramowania, aby poprawić rozdzielczość granic.
|
|
Układ napędowy
|
Trzyosiowy, wysokowydajny silnik serwo z Tajwanu X/Y/Z, podwójny system sterowania w pętli zamkniętej
|
|
Oświetlenie
|
Sterowane programowo pięciopierścieniowe ośmiostrefowe źródło światła powierzchniowego, źródło światła konturowego LED, współosiowe źródło światła. Dostępne są różne kolory
dodawane do różnych produktów. |
Charakterystyka:
a, solidne ramy, duży ekran dotykowy LCD i zaawansowane oprogramowanie;
b, wysokiej jakości optyka zapewniająca ostre i wyraźne obrazy;
c, doskonała powtarzalność;
d, regulowane oświetlenie LED;
e, przemysłowa kamera CCD o wysokiej rozdzielczości;
f, Obiektyw wymienny w zakresie powiększenia 20-120x;
g, Łatwy w obsłudze interfejs użytkownika;
h, dokładność 0,0005 mm;
i, Zaawansowana funkcjonalność, taka jak szybki pomiar korelacji;
j, parametry stożków kół zębatych;
k, Rozszerzona funkcja drukowania, zapisywania i eksportowania danych;
l, wyjście raportu Excel lub txt, wejście lub wyjście DXF;
