| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 CE |

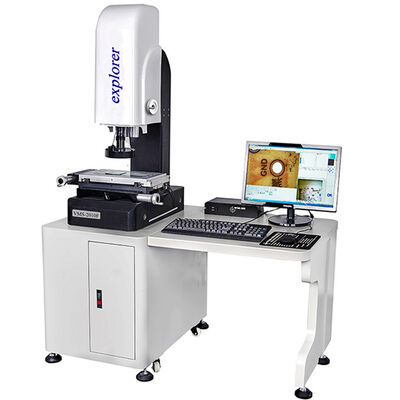

| Numer modelu: | VMS-3020F |
|
Przedmioty |
VMS-2010F |
VMS-3020-F |
VMS-4030F |
VMS-5040F |
|||
|
Wymiary (mm) (D×S×Wys) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|||
|
Zakres pomiarowy (mm) (X×Y×Z) |
200*100*200 |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
Dokładność pomiaru (μm |
3+L/200 |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
Powtarzalność (μm) |
3 |
3 |
3 |
3 |
|||
|
Waga (kg) |
150 |
180 |
200 |
240 |
|||
|
Obraz i pomiar |
CCD |
Japońska SOnYCcD |
|||||
|
|
Obiektyw |
Obiektyw zoom WM HD / ciągłe powiększenie 0,7-4,5x |
|||||
|
|
Powiększenie |
30-210X |
|||||
|
|
Rozdzielczość skali optycznej |
Oś X/Y/Z 0,0005 mm (0,5 um |
|||||
|
|
Zakres pomiarowy |
9,0 mm-1,35 mm |
|||||
|
System pomiarowy |
Pomiar wspomagający ostrość, optyczny pomiar wysokości i płaskości, i może być wyposażony w sondę stykową British RENISHAW, |
||||||
|
System napędowy |
Wszechstronny procesor danych może mierzyć punkty, linie, pętle, okręgi, kąty itp. |
||||||
|
Oświetlenie |
Światło powierzchniowe i światło projekcyjne, zimne światło, długa żywotność, regulacja jasności |
||||||
Opis funkcji:
Pomiar elementów: Pomiar punktów, linii, okręgów, łuków, kątów, owali, prostokątów mierzących a
z góry określoną liczbę punktów, automatyczna identyfikacja punktów, linii, okręgów, łuków.
Struktura elementów: Konstrukcja środkowa, przecięcie konstrukcji, konstrukcja środkowa, konstrukcja liniowa,
konstrukcja okrągła, konfiguracja kąta.
Elementy predefiniowane: punkty, linie, okręgi, łuki. Przesunięcie współrzędnych, wyprostowanie przedmiotu obrabianego. Wyprostuj dowolny
reset układu współrzędnych osi.
Grafika: Powiększanie grafiki, pomniejszanie grafiki, przesuwanie grafiki, wybieranie grafiki, wybieranie okręgu, usuwanie
grafiki, wydruk grafiki. Ustawienia zoomu, ustawienie szarości obrazu, nasycenia, kontrastu, zapisywanie, obrazy w formacie BMP.
Różne tryby wyszukiwania krawędzi, komputer automatycznie pobiera punkty, automatyczna identyfikacja okrągła, łuk znacznie
poprawiają prędkość punktu wydobywczego.
Obraz obsługuje wejście S-Video, terminal AV, terminal USB; rozmiar obrazu 640 * 480 mm. Dane pomiarowe bezpośrednio
do AutoCAD do analizy statystycznej, może narysować prosty wykres kontrolny Xbar-s uzyskany różne parametry Ca.
Przełączanie interfejsu wielojęzycznego.
♥ Wysoka precyzja i wysoka wytrzymałość maszyny: podstawa z marmuru 00 / pionowa kolumna / stół roboczy, wysoka precyzja i dobra stabilność.
♥Trzyosiowy importowany precyzyjny prowadnik typu V / importowany system napędu osi optycznej, długa żywotność, dobra stabilność.
♥Obiektyw optyczny z ciągłym zoomem wM, różne ramki, różne powiększenia, bez korekcji zoomu.
♥Kamera HD Japanese SoNY ccD, wysokiej jakości ekran pomiarowy.
♥Pomiar wspomagający ostrość, optyczny pomiar wysokości i płaskości, i może być wyposażony w sondę stykową British RENISHAW.
♥ Mały wWM-cNC-3020/wM-CNC-4030, zaprojektowany do szybkiego pomiaru małych produktów, prędkość pomiaru może wynosić do 200 mm-400 mm/s, prędkość pomiaru wsadowego jest szybka, automatycznie określa OK lub NG, znacznie zmniejsza błędy ludzkie, poprawia wydajność pracy, 10-20 razy więcej niż zwykła maszyna manualna.
