Szczegóły Produktu:
|
| Gwarancja: | 1 rok | Dostosowane wsparcie: | OEM, ODM |
|---|---|---|---|
| Nazwa produktu: | Sprzęt do kontroli FPD | Model: | CNC-3020AH |
| Kolor: | biały | Ogólnego stosowania: | elektronika, tworzywa sztuczne, formy, maszyny, sprzęt, zegary, urządzenia mobilne |
| Materiał: | granit | Stosowanie: | Zmierzenie |
| Waga: | 300 kg | Zasilacz: | AC 220V/50-60Hz |
| Typ: | całkowicie automatyczny | Stosowanie: | System optyczny |
| High Light: | Dostosowany system pomiaru wymiarów obrazu,system pomiaru wymiarów obrazu FPD |
||
|
Rzeczy
|
CNC-3020AH
|

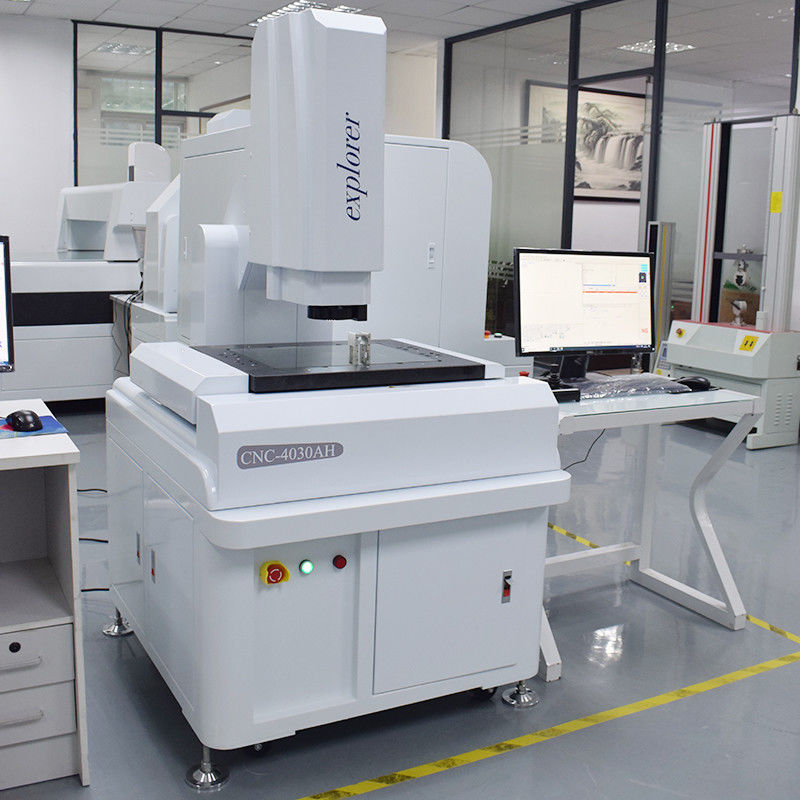

CNC-4030AH
|
CNC-5040AH
|
|
Wymiar (mm) (dł. × szer. × wys.)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Zakres pomiarowy (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Dokładność pomiaru (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Powtarzalność (μm)
|
3
|
3
|
3
|
|
Waga (kg)
|
300
|
380
|
450
|
|
Obraz i pomiar
|
CCD
|
Japoński SOnYCCD
|
|
|
Len
|
Obiektywy zmiennoogniskowe o wysokiej rozdzielczości/ciągłe powiększenie 0,7-5,0x
|
|
|
Powiększenie
|
40-230X (tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne.)
|
|
|
rozdzielczość skali optycznej
|
Oś x/Y/z o.0002mm (0.2um)
|
|
|
Odległość robocza
|
108 mm
|
|
Oprogramowanie pomiarowe
|
Połącz oprogramowanie pomiarowe 3D opracowane przez importowaną funkcję oprogramowania, aby poprawić rozdzielczość granic.
|
|
Układ napędowy
|
Trzyosiowy, wysokowydajny silnik serwo z Tajwanu X/Y/Z, podwójny system sterowania w pętli zamkniętej
|
|
Oświetlenie
|
Sterowane programowo pięciopierścieniowe ośmiostrefowe źródło światła powierzchniowego, źródło światła konturowego LED, współosiowe źródło światła. Dostępne są różne kolory
dodawane do różnych produktów. |
Charakterystyka:
Różnorodność metod pomiarowych (automatyczna dyskryminacja, pomiar kontrastu pomiaru punktu wydobywczego, porównanie pomiaru tolerancji. Wstępnie ustawiony element), może zaspokoić różne potrzeby klientów, znacznie poprawić łatwość użytkowania i precyzję pomiaru.
Punkt wydobywczy metody pobierania próbek jednopunktowych, istnieje wiele punktów krawędzi siatki myszy, wzmacnianych przez punkty.Zamknięty, aby zmierzyć obwód linii chmur, obszar i środek ciężkości, zastosowanie trzech algorytmów interpolacji, dla najdokładniejszej metody pomiaru linii chmur.
Może wykonać pudełko, aby wybrać pomiar bardziej okrągły, szybki i dokładny pomiar wielu rund na raz.
Zmierzone dane można zapisać jako plik DXF lub obrazy BMP oraz format programu użytkownika
Może mierzyć 12 rodzajów elementów (punkt, linia, okrąg, łuk, elipsa, prostokąt, koryto, kształt O, odległość i kąt, linia chmury otwartej i linie zamykające).
