| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 CE |
| Numer modelu: | VMS-3020F |
|
Przedmioty |
VMS-2010F |
VMS-3020-F |
VMS-4030F |
VMS-5040F |
|||
|
Wymiary (mm) (D×S×W) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|||
|
Zakres pomiarowy (mm) (X×Y×Z) |
200*100*200 |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
Dokładność pomiaru (μm |
3+L/200 |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
Powtarzalność (μm) |
3 |
3 |
3 |
3 |
|||
|
Waga (kg) |
150 |
180 |
200 |
240 |
|||
|
Obrazowanie i pomiar |
CCD |
Japońska SOnYCcD |
|||||
|
|
Obiektyw |
Obiektyw zoom WM HD / powiększenie ciągłe 0,7-4,5x |
|||||
|
|
Powiększenie |
30-210X |
|||||
|
|
Rozdzielczość skali optycznej |
Oś X/Y/Z 0,0005 mm (0,5 um |
|||||
|
|
Zakres pomiaru |
9.0mm-1.35mm |
|||||
|
System pomiarowy |
Pomiar wspomagający ostrość, optyczny pomiar wysokości i płaskości, możliwość wyposażenia w sondę stykową RENISHAW, |
||||||
|
System napędowy |
Wszechstronny procesor danych może mierzyć punkty, linie, pętle, okręgi, kąty itp. |
||||||
|
Oświetlenie |
Światło powierzchniowe i światło projekcyjne, zimne światło, długa żywotność, regulacja jasności |
||||||

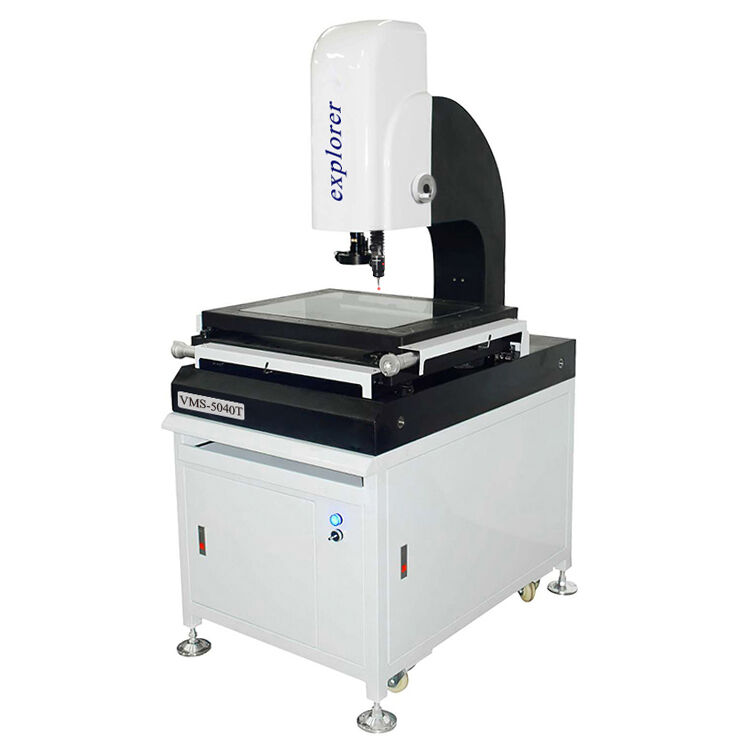

Cechy maszyny o wysokiej precyzji i dużej wytrzymałości do pomiaru małych produktów: Posiada marmurową podstawę, pionowy słup i stół roboczy dla stabilności, a także importowaną prowadnicę i system napędu osi optycznej dla długiej żywotności. Maszyna posiada również obiektyw optyczny z ciągłym zoomem, kamerę HD Japanese Sony CCD oraz różne narzędzia pomiarowe, w tym wspomaganie ostrości, optyczny pomiar wysokości i płaskości oraz sondę stykową. Posiada światło powierzchniowe, światło profilowe LED i wskaźnik laserowy do pozycjonowania i może być obsługiwana za pomocą przełącznika nożnego. Istnieje również mniejsza wersja maszyny przeznaczona do szybkiego pomiaru małych produktów z wysoką wydajnością i dokładnością.
maszyna.
