| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | WM-3D |
| Orzecznictwo: | ISO9001 CE |
| Numer modelu: | VMS-3020F |
| Pozycje | VMS-2010F | VMS-3020-F | VMS-4030F | VMS-5040F | |||
| Wymiar ((mm) ((L×W×H) | 500*700*1100 | 600*750*1100 | 700*900*1150 | 850*1050*1200 | |||
| Zakres pomiaru ((mm) ((X)×Y×Z) | 200*100*200 | 300*200*200 | 400*300*200 | 500*400*200 | |||
| Dokładność pomiaruμm | 3+L/200 | 3+L/200 | 3+L/200 | 3+L/200 | |||
| Powtarzalność (μm) | 3 | 3 | 3 | 3 | |||
| Waga ((kg) | 150 | 180 | 200 | 240 | |||
| Obraz i pomiar | CCD | Japoński SONYCcD | |||||
| Len. | WM HD zoom / ciągłe powiększanie 0,7-4,5x | ||||||
| Zwiększenie | 30-210X | ||||||
| rozdzielczość w skali optycznej | X/Y/osio 0,0005 mm (0,5 mm) | ||||||
| Zakres pomiarowy | 9.omm-1,35 mm | ||||||
| system pomiarowy | Pomocne pomiary ostrości, optyczne pomiary wysokości i płaskości, mogą być wyposażone w brytyjską sondę RENISHAW, | ||||||
| System napędowy | wszechstronny procesor danych może mierzyć punkty, linie, pętle, koła, kąty itp. | ||||||
| Oświetlenie | Światło powierzchniowe i światło projekcyjne, światło zimne, długa żywotność, jasność regulowana | ||||||
Opis produktu
Wprowadzenie produktu:

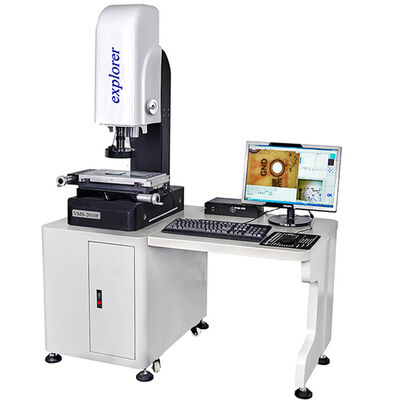

Instrument pomiarowy obrazu może dokładnie mierzyć punkty, linie, kółka i inne elementy i posiada potężną funkcję wyjściową raportu,który jest szczególnie odpowiedni do pomiaru szerokiej gamy produktów w dużych ilościach.
Szeroko stosowane w maszynach, elektronikach, formie, formowaniu wtryskowym, sprzęcie, gumie, urządzeniach elektrycznych niskiego napięcia, materiałach magnetycznych, precyzyjnym sprzęcie, precyzyjnym tłoczeniu, złączach,łączniki, terminale, telefony komórkowe, sprzęt domowy, komputery (komputery), telewizory z ciekłymi kryształami (LCD), drukowanie Płyty obwodne (PCB), samochody, sprzęt medyczny, zegary,instrumenty, i innych gałęzi przemysłu.
Obiekt pomiarowy:
LCD, FPC, PCB, płyty obwodów, śruby, sprężyny, zegarki, zegarki, liczniki, złącza (złącza, końcówki), zęby, obudowy, nitki, szablony promieniowania, szablony nitek, przewody i kable, narzędzia,łożyska, sprzętu, części do pieczętowania, ekranów, ekranów testowych, ekranów cementowych, paneli sieciowych (sieci stalowe, szablony SMT) itp.
Element pomiarowy:
Długość, szerokość, wysokość, odległość do otworu, rozstawienie, rozstawienie pinów, grubość, łuk, średnica, promień, rowka, kąt, kąt R itp.
