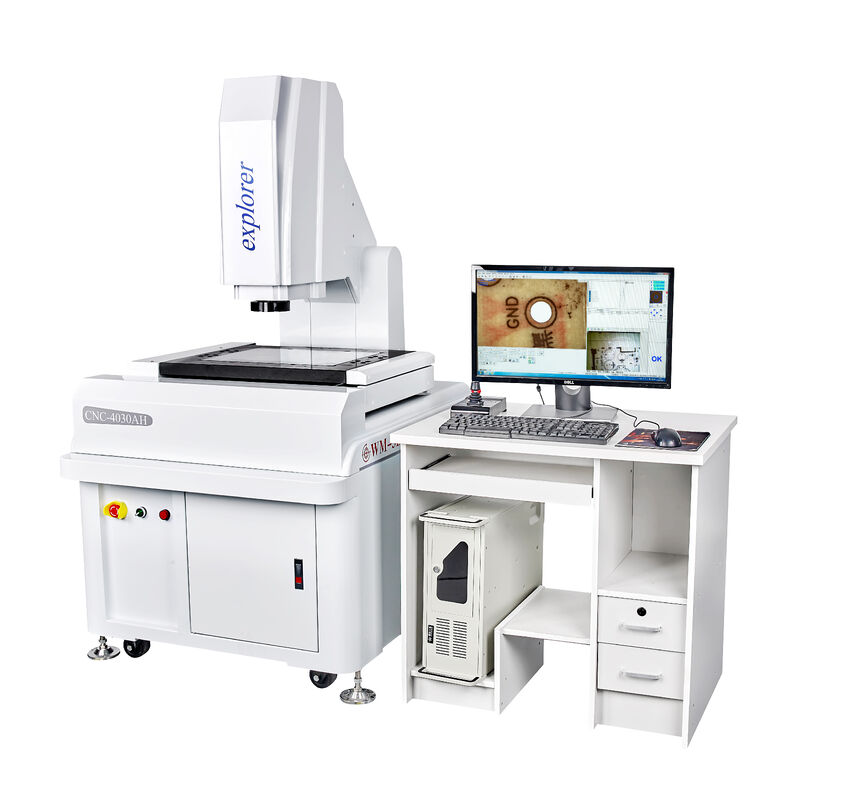

Granitowa maszyna do pomiaru wideo VMM - w pełni automatyczna, certyfikowana ISO9001
Wysokiej precyzji granitowy system pomiaru powierzchni wymiarowej CNC, optyczny system pomiaru wideo, zaprojektowany do zastosowań przemysłowych wymagających wyjątkowej dokładności i niezawodności.
Specyfikacje techniczne
Porównanie modeli
| Pozycje |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
| Wymiary (mm) (Dł. × Szer. × Wys.) |
700 × 850 × 1650 |
800 × 900 × 1650 |
900 × 1050 × 1650 |
| Zakres pomiaru (mm) (X × Y × Z) |
300 × 200 × 200 |
400 × 300 × 200 |
500 × 400 × 200 |
| Dokładność pomiaru (µm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Powtarzalność (µm) |
3 |
3 |
3 |
| Waga (kg) |
300 |
380 |
450 |
System obrazowania i pomiaru
| CCD |
Japońska matryca CCD SONY |
| Obiektyw |
Obiektyw zmiennoogniskowy wysokiej rozdzielczości / Płynne powiększenie 0,7-5,0x |
| Powiększenie |
40-230X (Tylko w celach informacyjnych - zależy od konfiguracji kamery i obiektywu) |
| Rozdzielczość skali optycznej |
Oś X/Y/Z 0,0002 mm (0,2 µm) |
| Odległość robocza |
108 mm |
Oprogramowanie pomiarowe
Zaawansowane oprogramowanie do pomiarów 3D łączące funkcjonalność importowanego oprogramowania z ulepszonymi możliwościami rozdzielczości granic.
System napędowy
Trzyosiowy, wysokowydajny silnik serwo z Tajwanu X/Y/Z z podwójnym systemem kontroli w pętli zamkniętej.
System oświetlenia
Programowalny pięciopierścieniowy, ośmiostrefowy powierzchniowy źródło światła, źródło światła konturowego LED, źródło światła współosiowego. Dostępne różne kolory dla różnych zastosowań produktu.
Kluczowe zalety
Wysoka precyzja automatyzacji
W pełni automatyczny pomiar z kontrolą CNC czterech osi dla najwyższej dokładności i wydajności.
Konstrukcja premium
Granitowa podstawa klasy 00, kolumna i stół roboczy zapewniające wyjątkową stabilność i precyzję.
Zaawansowany system napędowy
Precyzyjne prowadnice liniowe i śruby kulowe klasy szlifowania osi XYZ z precyzyjną metalową listwą o wysokiej precyzji 0,2 µm.
Doskonałość optyczna
Automatyczny obiektyw zmiennoogniskowy WM0750 umożliwia w pełni automatyczny pomiar bez konieczności korekcji zoomu.
Jakość obrazowania
Kamera HD SONY CCD z wysokiej jakości ekranem pomiarowym i możliwościami automatycznego ustawiania ostrości.
Rozszerzona funkcjonalność
Optyczny pomiar wysokości płaskości, integracja sondy kontaktowej UK RENISHAW.
Wyposażony w joystick dla wygodnej obsługi z dowolnej pozycji. Kamera nawigacyjna CCD zapewnia szybkie lokalizowanie pozycji dla wydajnych przepływów pracy pomiarów.
Serwis i wsparcie
- 12-miesięczny okres gwarancji od daty otrzymania sprzętu
- Kompleksowe szkolenia użytkowników przez telefon i Internet w połączeniu z usługami doradczymi po sprzedaży
- Dostępne usługi dożywotniej gwarancji (w oparciu o koszty)
- Awaria maszyny spowodowana przez producenta: wymiana części zamiennych na nasz koszt
- Dostępne szkolenia techników na miejscu (koszty podróży i zakwaterowania dotyczą)
- Długoterminowe usługi doradcze po sprzedaży po okresie gwarancyjnym
- Dostępność części zamiennych w oparciu o koszty dla wszystkich użytkowników
- Dożywotnie, wartościowe usługi techniczne po sprzedaży w preferencyjnych cenach
Informacje o firmie
Pakowanie i wysyłka
Często zadawane pytania
P1: Jakiego rodzaju sprzęt Państwo głównie produkują?
O: Nasz główny sprzęt produkcyjny obejmuje: automatyczne przyrządy do pomiaru obrazu, ręczne przyrządy do pomiaru obrazu, duże przyrządy do pomiaru obrazu bramowego, przyrządy do pomiaru jednym klawiszem, automatyczne urządzenia do kontroli wizyjnej i niestandardowe urządzenia do wykrywania wizyjnego.
P2: Czy akceptują Państwo usługi niestandardowe? Czy mogę wydrukować moje logo na maszynie?
O: Tak, wszystkie nasze produkty mogą być dostosowane. Możemy również dostosować umieszczenie logo zgodnie z Państwa wymaganiami.
P3: Dlaczego powinienem wybrać Państwa firmę?
O: 1. Ponad 10 lat specjalistycznego doświadczenia w pomiarach produktów z profesjonalnymi zespołami badawczo-rozwojowymi i posprzedażowymi. 2. Strategicznie zlokalizowana w mieście Dongguan, światowej sławy centrum produkcyjnym. 3. Kompleksowa 12-miesięczna obsługa posprzedażna z 48-godzinnym rozwiązaniem prostych problemów.
P4: Jaki jest Państwa czas dostawy i metoda pakowania?
O: Standardowy czas dostawy wynosi 5 dni roboczych po wpłacie depozytu lub potwierdzeniu zamówienia. Maszyny niestandardowe wymagają 10-20 dni roboczych. Profesjonalna folia do pakowania maszyn wewnętrznie, z zewnętrznym opakowaniem z drewnianej skrzyni i mocowaniem śrubami, aby zapewnić bezpieczne dotarcie bez uszkodzeń.
P5: Czy dostępne jest szkolenie na miejscu?
O: Tak, szkolenie na miejscu jest dostępne. Konkretny termin należy potwierdzić z naszym zespołem.
P6: Jakie są Państwa warunki płatności?
O: T/T 30% depozytu, 70% salda przed dostawą. Zapewniamy zdjęcia produktów i opakowań przed ostateczną płatnością. Akceptowane jest również 100% LC w zasięgu wzroku.
P7: Czy możemy przetestować próbki przed złożeniem zamówienia?
O: Tak, zapewniamy bezpłatne testowanie próbek i szczegółowe raporty z testów. Skontaktuj się z naszym kierownikiem ds. sprzedaży, aby uzyskać pomoc w zakresie wszelkich wymagań testowych.
